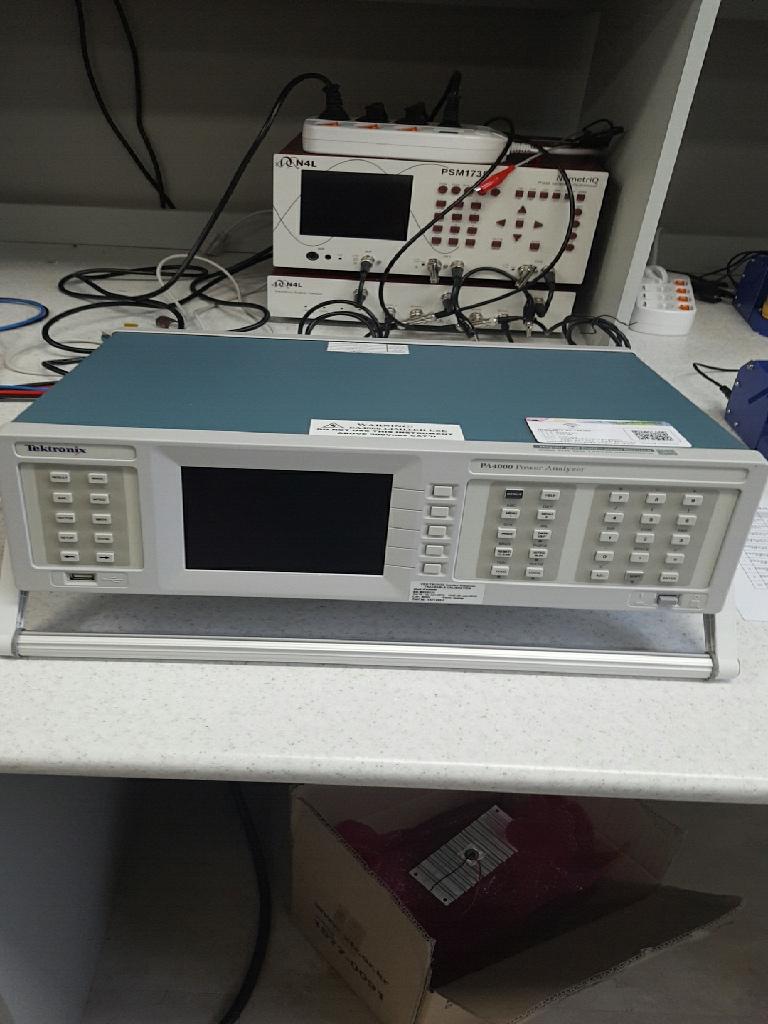

전력효율분석기
Power meter
| GBTP No. | GBREMS-03-H-0260 |
|---|---|
| NFEC등록번호 | NFEC-2015-02-196709 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 010-2045-1161 |
장비정보
| 모델명 | PA4000 | 제작사 | Tektronix |
|---|---|---|---|
| 취득일자 | 2014-05-13 | 취득금액 | 31,596,500원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전압/전류/전력측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 공단7로 120 (재)경북테크노파크 그린카부품기술연구소 본관동 F1 102, 전장부품개발실
 |
||
| 장비설명 | 정밀도와 다기능성의 조화 Spiral Shunt™ 기술을 사용하는 새 Tektronix PA4000 전력 분석기로 분석하기 까다로운 전력 파형도 일관성 있고 정확한 측정할 수 있습니다. 대부분의 전력 분석기는 부호 변환점에 의존하여 기본 주파수를 감지 및 추적하는 반면, PA4000 전력 분석기는 매우 복잡한 신호를 고정시키기 위해 PA4000 전력 분석기만의 고유한 방법을 사용합니다. | ||
| 구성 및 기능 |
1) 1MHz 대역폭을 지니며 입력 모듈은 4개 지원
2) 전압/전류(RMS),역률, 고조파(100차수), 주파수을 측정 3) 각 모듈에 고전류용 션트(30A), 저전류용 션트(1A)지원 4) 대용량(전압, 전류) 프로브 5) 통신포트 및 고조파 분석이 가능 |
||
| 사용/활용예 |
- 전압 / 전류 / 전력 / 역률 측정 가능 여부
- 고조파 분석 가능 여부 - 이벤트표가 아닌 파형으로 분석 가능 여부 - 추가된 광범위한 전류와 전압 입력 범위, 내장 테스트 모드 및 표준 PC 인 터페이스로 전력 분석기는 정확하고 매우 다양한 기능을 갖추게 되었습니다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
