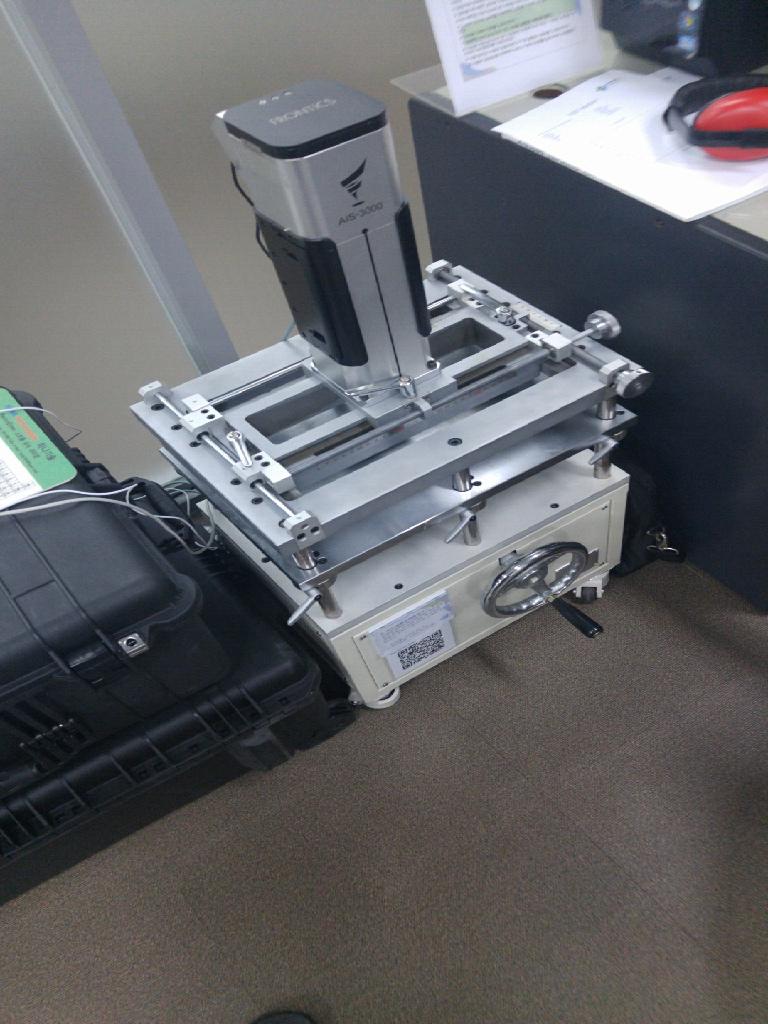

잔류응력측정기
Residual Stress Analyzer
| GBTP No. | GBREMS-17-0125 |
|---|---|
| NFEC등록번호 | NFEC-2015-02-197038 |
| I-tube등록번호 | 1502-C-0099 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 054-955-0190 |
| 대표번호 | 041-589-8114 |
장비정보
| 모델명 | AIS-3000 combo | 제작사 | 프론틱스(Frontics) |
|---|---|---|---|
| 취득일자 | 2015-02-10 | 취득금액 | 244,530,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 고령군 다산면 다산산단로 9 한국생산기술연구원 다산센터 한국생산기술연구원 다산센터 F1 101
 |
||
| 장비설명 | 가. 휴대용 재료물성 및 잔류응력 측정 시스템은 휴대가 가능하고 현장에서 비 파괴적으로 측정할 수 있는 재료물성 및 잔류응력 측정 장비이며, 다양한 형 상의 시편 및 구조물에 부착할수 있도록 전용 지그들이 갖추어 있어야 한다. 또한, 현장 사용의 극대화를 위해 휴대용 전원으로 운영이 가능해야 한다. 그리고 운영 소프트웨어는 Lap-top PC에 설치되어 운영이 가능해야 한다. 나. 일체형 측정 시스템으로 구성되어야 하며, 시스템 본체와 장비 운영자(컴퓨 터 포함)는 일정거리 이상 떨어진 곳에서도 사용할 수 있어야 한다. 시험대 상 물체가 매설되어 있거나 공중에 있을 경우, 소프트웨어를 구동, 분석하 는 시스템 운영자는 안전한 지역에서 작업을 할 수 있어야 한다. 다. 실험실 및 현장에서 함께 운영할 수 있는 시스템이어야 한다. 실험실 및 현 장에서 운영할 수 있는 통합적 모델이어야 하며, 쉽게 설치 및 운영이 가능 해야 한다. 라. 최대 하중은 300kgf까지 인가할 수 있어야 하며, 안전하게 부착 및 구동할 수 있는 액세서리가 구축되어야 한다. 마. 하중측정과 변위측정은 재현성 있는 재료물성 및 잔류응력 측정을 위해 적 절한 시스템으로 구성되어야 하며, DIC(Digital Image Correlation) 방식의 변형분석이 가능해야 한다. 바. 한번 부착으로 최소 5회 이상 움직일 수 있는 이동 스테이지가 포함되어야 한다. 정확한 위치이동이 가능하게 매뉴얼 조정이 가능해야 한다. 사. 부착 액세서리의 경우, 다양한 대상에 적용할 수 있도록 그 종류별 액세서 리가 있어야 한다. 아. 운영 소프트웨어는 사용자가 쉽게 사용할 수 있는 GUI를 갖추어야 하며, 시험 및 분석에 문제가 있을 경우, 대처할 수 있는 Trouble shooting 매뉴 얼이 갖추어져야 한다. 그리고 사용자 요구에 따라 운영 소프트웨어를 추가 로 포함하거나, 보완이 가능해야 한다. 분석된 결과를 보고서 형태로 출력 할 수 있어야 한다. 자. 측정된 결과를 분류 및 적용할 수 있는 DB 모듈이 포함되어야 한다. 차. 시험 도중과 하중에 의한 사고를 방지하기 위한 Limit sensor 등 안전장치 가 포함되어야 한다. 카. 재료물성과 잔류응력 측정이 가능한 측정용 압입자가 포함되어야 한다. | ||
| 구성 및 기능 | 1) Main hardware system - Indentation head assembly (W/ Interface parts) - Indentation base (Dovetail indenter head slider) - Cable & power parts - Computer for data analysis (Lap-top pc with AIS s/w) - Ground spherical indenter tip on a WC stem - Sharp indenter for residual stress measurement - Transport/ storage - User manual - Set of tools for installation of system 2) Software Package for Residual stress measurement - Device analysis module for residual stress - Superposition Function of Raw Data and Final Curves - Report function of analysis result - Comparison function of load-depth curve & analysis 3) Software Package for Tensile properties - Device analysis module for Tensile properties test - Superposition Function of Raw Data and Final Curves - Report function of analysis result - Comparison function of load-depth curve & analysis | ||
| 사용/활용예 |
계장화압입시험기는 계장화압입시험법(Instrumented Indentation
Technique)을 이용하여 연구실과 산업현장 모두에서 비파괴적으로 금속 재료의 기계적 물성(항복강도, 인장강도, 탄성계수, 가공경화지수), 잔류응력, 경도, 그리고 파괴인성 측정을 통해 도입부자재 검사, 손상원인 분석, 용접부 신뢰성 평가 그리고 안전성 위한 용도로 사용된다. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
