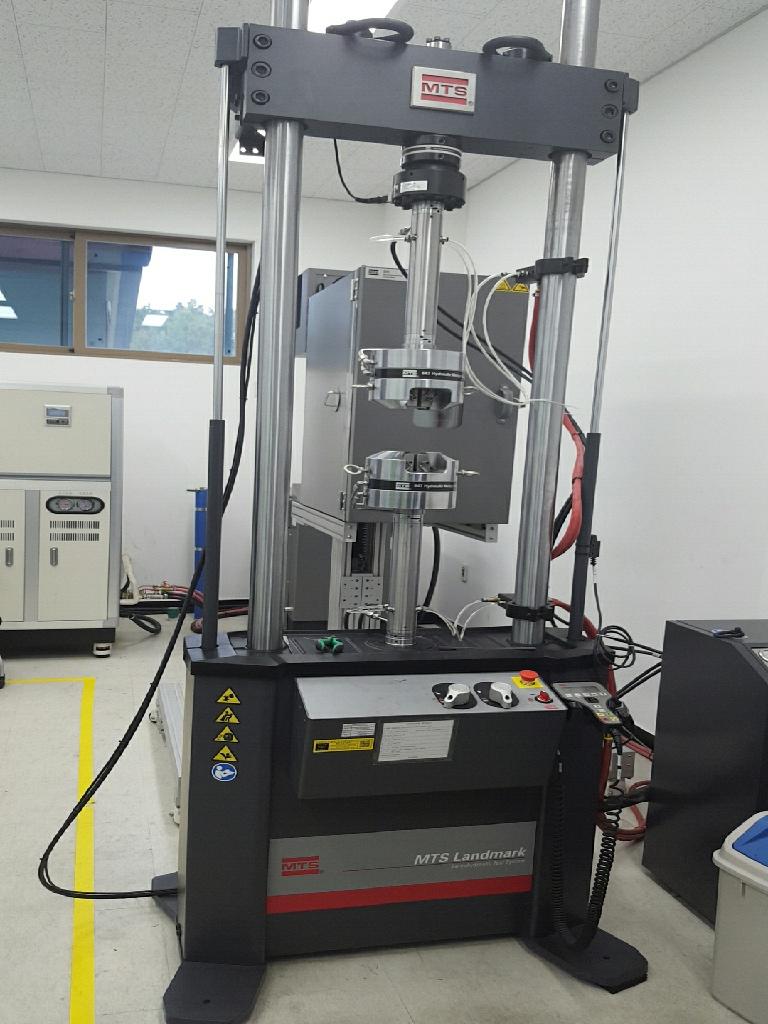

동적재료시험기
MTS 370
| GBTP No. | GBREMS-03-H-0248 |
|---|---|
| NFEC등록번호 | NFEC-2015-04-201135 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-802-2458 |
장비정보
| 모델명 | MTS 370.10 | 제작사 | Mts |
|---|---|---|---|
| 취득일자 | 2015-03-24 | 취득금액 | 307,239,350원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 만능시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 공단7로 120 (재)경북테크노파크 그린카부품기술연구소 평가시험동 F1 102
 |
||
| 장비설명 | 각종 소재 및 기계부품에 대한 고주기 피로수명, 내구한도, S-N 곡선, 저주기피로특성 평가가 가능하며, 인장시험 수행이 가능함 -구성: 100 kN 로드셀, 얼라인픽스쳐, -성능 : 반복적인 응력이나 변형이 작용하는 재료 및 구조물에서 점진적이나 국부적으로 영구적인 구조변화의 과정이 일어나며 이러한 피로파괴는 구조물 파손의 90% 이상을 차지함. 본 장비는 유압서보시스템을 사용하여 각종 소재, 자동차 및 기계부품의 피로특성평가 및 수명예측에 활용함 | ||
| 구성 및 기능 |
Load Frame Assembly 1. Load Frame 2. Hydraulic actuator 3. Hydraulic Servo-valve 4. Hydraulic service manifold 5. Load Transducer Digital Control Electronics 1. Digital controller 2. Digital Universal Conditioner 3. Valve Driver 4. User Definable Input/Output 5. Analog Input Interface 6. Analog Output Interface 7. Digital Transducer Interface 8. Digital handset Interface 9. Basic Test Software 10. Application Software (or equivalent) 11. control Terminal Hydraulic Power Unit 1. Hydraulic Power Unit 2. Hydraulic Hose Set 7.5 meter 3. Chiller Package for Hydraulic Power Unit Hydraulic Wedge Grip 1. Fatigue force capacity : +/- 100kN or Higher 2. Static capacity : +/- 120kN or higher 3. Operating temperature : - 40 ~ 177캜 4. Flat wedge set assembly : 44mm wide, 0~14.2mm thickness, 63mm insertion depth with surf alloy wedge face 5. Vee wedge set assembly : 5.8~11.9 mm diameter specimen 63mm insertion depth with serrated surface 6. attachment kit 7. hydraulic grip controls with individual grip pressure adjustment |
||
| 사용/활용예 | 금속 봉재 및 판재의 High & Low Cycle Fatigue, 기계/자동차 부품의 단축 피로내구시험, 철 및 비철 금속의 상온/고온에서 인장, 피로, 압축, 굽힘시험 등 이 가능하며, o 메카트로닉스 제품 및 소재에 대한 내구시험, o 소재생산업체에 대한 고주기/ 저주기 피로시험 물성DB 제공 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
