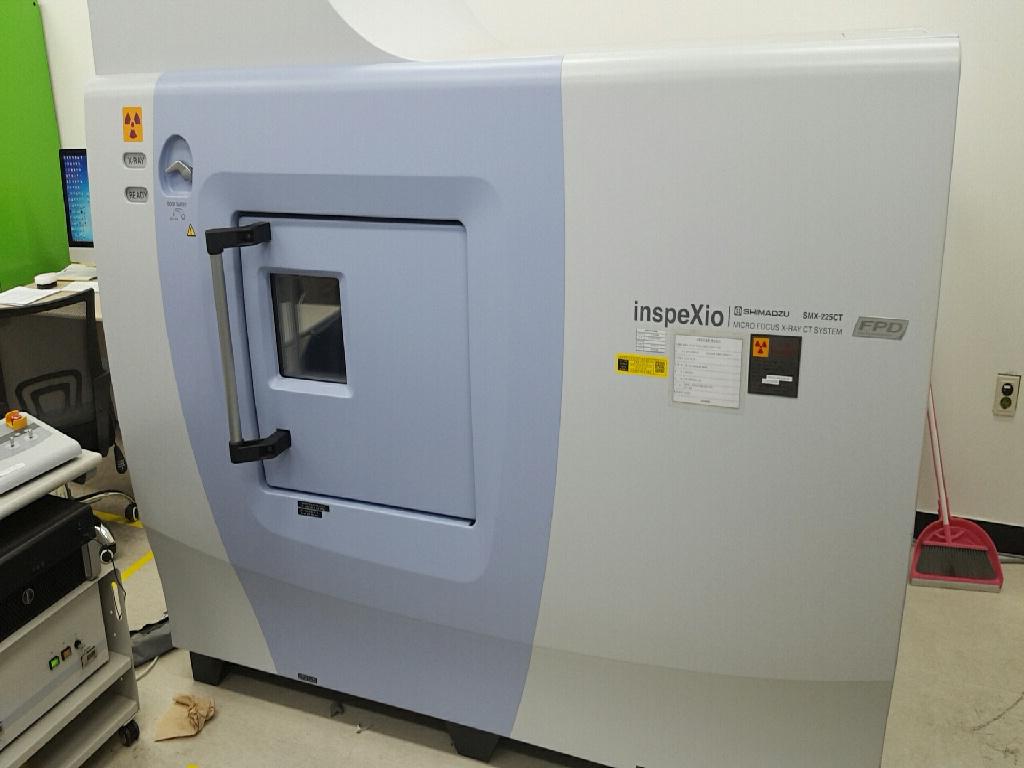

산업용 X-ray CT
Micro X-ray Cone Beam System
| GBTP No. | GBREMS-03-H-0243 |
|---|---|
| NFEC등록번호 | NFEC-2015-04-201123 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-802-2458 |
장비정보
| 모델명 | inspeXio SMX-225CT | 제작사 | Shimadzu |
|---|---|---|---|
| 취득일자 | 2015-03-23 | 취득금액 | 328,265,840원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > X-선광전자분광기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 공단7로 120 (재)경북테크노파크 그린카부품기술연구소 평가시험동 F1 102
 |
||
| 장비설명 | X-RAY를 물체에 투과하여 단층영상을 획득한 후, 이를 2D/3D로 형상화하여 내·외부 치수를 미크론 단위로 정밀 측정, 기공 및 결함 검사, 제품의 균열 및 불량 판별, 역설계 활용, 복합소재의 내부 기공검사, 3차원 이미지 생성을 통한 형상 추정 등에 활용할 수 있는 장비임. 225kV, 225W 이상, focal spot 5 μm 이하 이며 검사를 위해 VG studio Max 2.2 버전을 사용중임. | ||
| 구성 및 기능 |
1) Maximum Sample Size of dia.450 mm X 600 mm or more (diameter ?height) 2) Calibration-Free. Samples can be CT-scanned without the need for calibration. Just set the sample in place and press the start button. 3) CT Scan Auto-Positioning Function. The system incorporates an intuitive CT scan auto-positioning function that used an external appearance camera. 4) X-ray Parameter Auto-Setup Function. The optimum X-ray parameters for each sample type can be automatically set. 5) Highly Evolved 3D Display Function. A CT scan area displayed function has been added to the MPR(4flame, 4 flame is only 2D Image, No 3D image) display function. Anybody can easily perform exposure of high-resolution CT images since the target part in the sample to expose is displayed in real time. 6) X-ray Fluoroscopic Image Real-time Sensitivity Compensation Function. Shading (uneven sensitivity) free sharp X-ray fluoroscopic images can be obtained. 7) Sample Safety Measures. X-ray leakage (rate) to outside the system is less than |
||
| 사용/활용예 |
1. 자동차부품의 모듈화, 경량화, 전자화에 따른 부품개발 시 내외부 치수측정을 통한 설계와 개발품의 치수비교 2. 이종접합부위 등에 나타나는 기포, 크랙, 등 검사 3. 복합소재제품의 결함 검사 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
