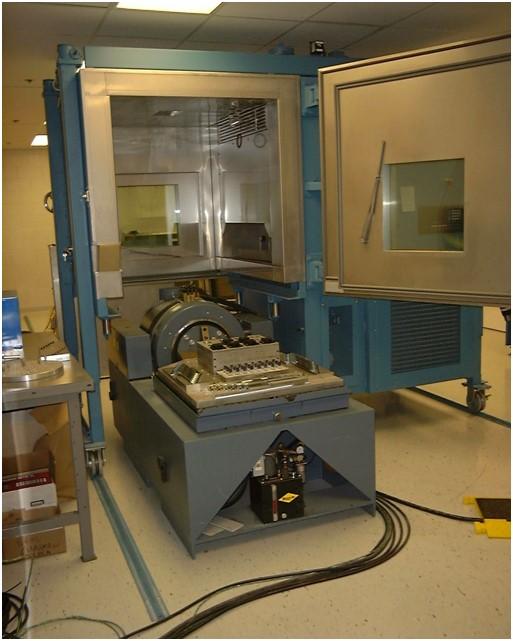

온도, 습도, 진동시험기
Vibration tester with temperature and humidity
| GBTP No. | GBREMS-17-0123 |
|---|---|
| NFEC등록번호 | NFEC-2015-05-202418 |
| I-tube등록번호 | 1504-D-0120 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 054-339-0642 |
장비정보
| 모델명 | SAI60-T2000-64 | 제작사 | Unholtz Dickie |
|---|---|---|---|
| 취득일자 | 2015-03-27 | 취득금액 | 717,015,999원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 진동내구시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 양호길 57 한국생산기술연구원 항공전자시스템기술센터 F1 환경시험실
 |
||
| 장비설명 | 본 장비는 가진기, 증폭기, 제어기, 가속도계로 구성되어 원하는 시험항목에 대한 정보를 컴퓨터에 프로그램화 시켜 입력한다. 입력한 컴퓨터로부터의 정보가 제어기를 통해 전기적 신호로 출력되고 증폭기는 이 신호를 증폭시켜 가진기를 가진 시킨다. 이때 가진기에 부착된 가속도계는 아마추어(실제 진동하는 부분)의 측정 정보는 다시 제어기로 가서 처음 명령된 신호를 만족하는지 여부를 확인한다. 자기식 진동시험기는 전자부품 및 MIL-STD를 충족시키는 고주파시험 (3,000Hz)이 가능하며 환경챔버를 결합할 경우 진동과 온/습도 시험이 가능한 복합 진동시험기의 구성을 이룬다. | ||
| 구성 및 기능 |
1.Sine force: 6,500kgf 이상
2. Frequency range: DC~3000Hz 이상 3. Max. static payload: 800kg 이상 4. Displacement: 51mm 5. Horizontal (Slip) table size: 1000 x 1000mm 이상 * Combined Environment chamber 1. Work space volume: 1000 mm 이상 2. Max. Table size: 1000(W) x 1000(D)mm 이상 3. Temperature range: -70℃~+180℃ 4. Temperature cooling & Heating rate: +180℃~-45℃를 기준으로 하여 5℃/min 5. Humidity range: 25~90% 이상 |
||
| 사용/활용예 |
방산 개발제품에 대한 환경시험
항공제품 국내 개발품에 대한 환경시험 기타 일반 개발품목의 환경시험 환경시험관련 R&D 국내에서 개발되는 항공전자 부품의 MIL-STD-810G 요구 시험 만족 여부 시험, Do-160G의 성능 만족 여부 시험. 국내 개발 모든 방산 제품의 환경시험. 국내 방산업체에서 개발되는 방산 제품의 환경시험 대행. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
