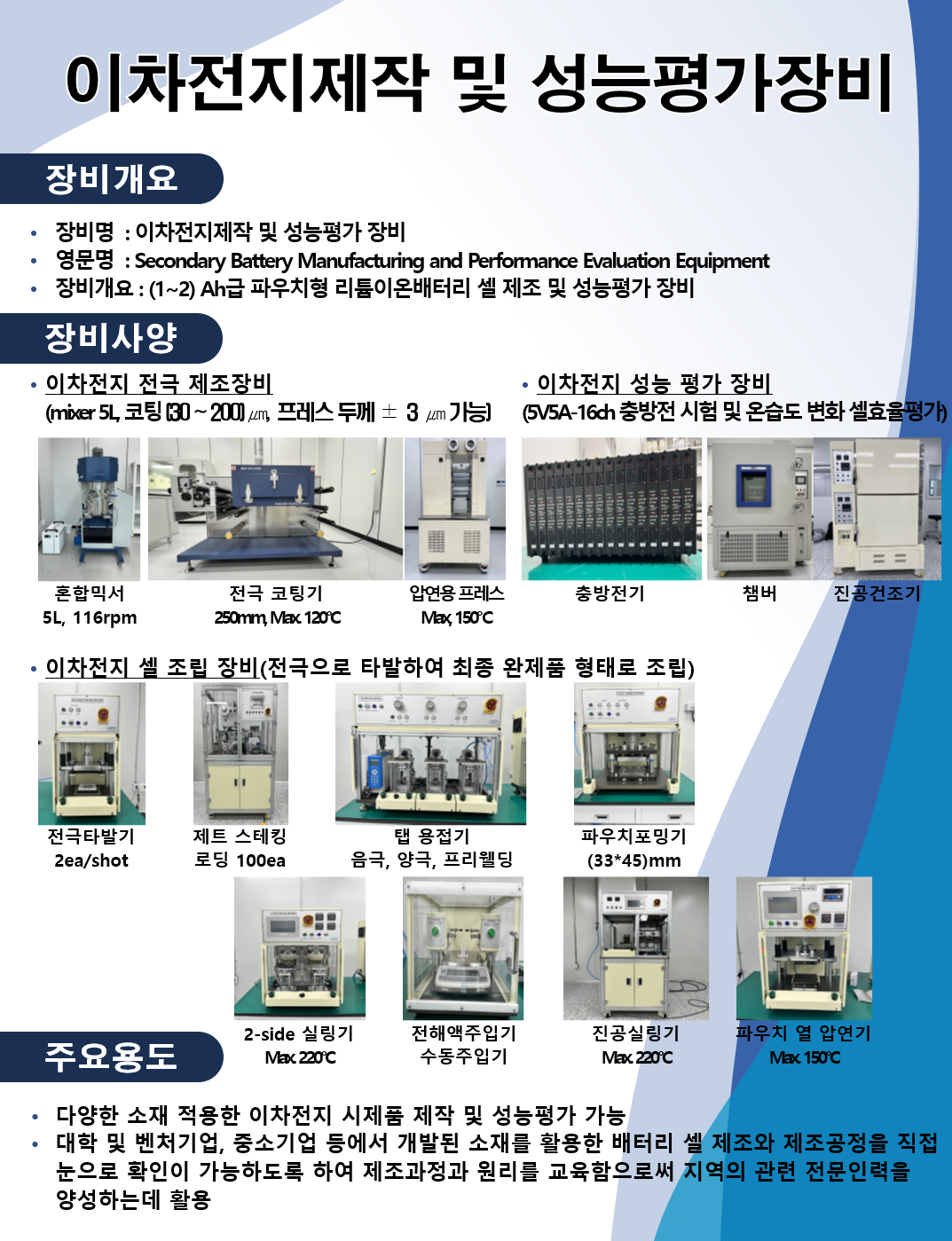

이차전지제작 및 성능평가 장비
Secondary Battery Manufacturing and Performance Evaluation Equipment
| GBTP No. | GBREMS-03-0396 |
|---|---|
| NFEC등록번호 | NFEC-2025-01-303146 |
| I-tube등록번호 | 2411-D-0088 |
| 보유기관 | 경북테크노파크 |
| 연락처 | 054-339-0902 |
| 대표번호 | 053-819-3054 |
장비정보
| 모델명 | 이차전지 제작 및 성능평가 장비 | 제작사 | (주)씨오알엔 |
|---|---|---|---|
| 취득일자 | 2024-01-14 | 취득금액 | 652,025,680원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 영천시 양호길 55 지능형IoT부품센터 지능형IoT부품센터 F1층
 |
||
| 장비설명 |
2Ah급 파우치형 이차전지를 제작할 수 있는 전 공정이며 소재변경에 따른 배터리 용량 설정 및 품질 테스트 가능함
특히, 조립 및 화성 장비를 드라이룸 내 보유하고 있어 수분을 제어하면서 시제품을 제작 할 수 있음 14종 15대 장비로 구성되어있 1. 전극 소재 혼합 믹서 : 음, 양극재 소재를 슬러리 형태로 제작 할 수 있는 장비 2. 전극 코팅기 : 슬러리를 원하는 두께로 코팅할 수 있는 장비 3. 전극 압연용 프레스 : 코팅된 전극을 원하는 두께로 밀도를 상승시키는 장비 4. 전극 타발기 : 원하는 크기로 전극 타발시키는 장비 5. 제트 스태킹 : 반제품(젤리롤)형태 제작가능한 장비 6. 탭 용접기 : 젤리롤에 탭 부착시키는 장비 7. 파우치 포밍기 : 제조된 젤리롤에 맞는 파우치 제작 장비 8. 파우치 2사이드 실링 : 전지 활성화 전 실링 장비 9. 전해액 주입기 : 전해액 수동 주입 장비 10. 진공 실링기 : V실링, 최종 실링을 통하여 파우치 내 가스 제거 및 실링 장비 11. 파우치 열 압연기 : 전극내부를 평탄화 작업 장비 12. 충방전기 : 5V, 5A급 이차전지 충방전 테스트 장비 13. 챔버 : 충방전 TEST시 온도, 습도 제공하여 환경 시험 14. 진공 건조기 : 제작된 파우치를 보관 및 안정화 가능한 장비 |
||
| 구성 및 기능 |
1. 전극 소재 혼합 믹서 : 음극용 1대, 양극용 1대(각 5L)
- 교반속도 : 0 - 116 rpm, 분산속도 : 0 - 6900 rpm 2. 전극 코팅기 - 너비 : 최대 250mm - 코팅 속도 : 0 ~ 750mm/min - 두께 (건조 후) : 30 ~ 200 ㎛ - 편차 : ± 3µm (± 5µm 모서리부) - 건조 온도 : Max. 120°C 3. 전극 압연용 프레스 - 속도 : 최대 1.0m/min - 최대 150℃ - 롤러 크기 : φ200 x 250mm 4. 전극 타발기 : 2ea/shot 5. 제트 스태킹 : 전극 로딩 100장 6. 탭 용접기 : 초음파3Set(음극, 양극, 프리웰딩), 용량 : 35kHz, 출력 : 1000watts 7. 파우치 포밍기 : 33×45mm 8. 파우치 2사이드 실링 : 최대 220˚C(상, 하 각각 조절 가능), 압력 : 40 ~ 200Kgf 9. 전해액 주입기 : 수동 10. 진공 실링기 : 최대 720mmHg)_진공 다단제어 - 온도 : 최대 220˚C - 압력 : 0 ~ 100Kgf - 진공 스탭 : 5 step, 5 torr 11. 파우치 열 압연기 - 온도 : 최대 150˚C - 실링 압력 : 0 ~ 400Kgf 12. 충방전기 : 5V 5A-16ch - 전압 : CV 출력 범위 : 0.005V ~ 5V, 최저방전전압 : 0V - 전류 : CC 출력 범위 : 5mA ~ 5A - 출력 : CP 출력 전력 : 25mW ~ 25W 13. 챔버 - 온도 : -40~150℃ - 습도 : 30~95% RH at 15℃ ~85℃, 20~98% RH at 30℃ ~85℃ - 크기 : 1000×1000×1000 (mm) 14. 진공 건조기 - 크기 : 500(W) x 500(D) x 500(H), 2개 - 용량 : 7.6 x 10-2 Torr 이하 (무시료 상태) - 온도 : 120℃ ± 5℃ |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
