소음원 추적시스템

Sound Source Tracking System

GBTP No. GBREMS-17-0117
NFEC등록번호 NFEC-2015-08-204396
I-tube등록번호 1507-F-0523
보유기관 한국생산기술연구원
연락처 053-607-1152
대표번호 041-589-8114

장비정보

모델명 모델명 없음 제작사 Siemens
취득일자 2015-07-13 취득금액 242,030,000원
표준분류 물리적측정장비 > > 활용용도 시험
장비위치
경상북도 경산시 하양읍 하양로 13-13 330 대구가톨릭대학교 해양바이오산업연구센터 B1 106
장비설명 - 원리 및 특징
1. 실내 소음원 추적시스템의 원리 및 특징
가. 반사가 존재하는 실내 유입 소음원의 정확한 위치 탐색을 목적으로 하며, 넓은 주파수 범위의 소음원 위치 탐색이 가능할 것.
나. Stationary Signal 또는 Transient Signal 특성을 지닌 실내 소음원 분석이 가능할 것.
다. Camera를 이용한 실내 Geometry를 3차원 형상으로 자동으로 생성가능하며, 실내 소음원 추적 및 분석이 가능할 것.
라. 건설기계 실내 유입 주파수영역(500 Hz ~ 5,000 Hz)성분의 소음원에 대한 분석 가능할 것.

2. 실외 소음원 계측 시스템의 원리 및 특징
가. 반사가 존재하는 실내 유입 소음원의 정확한 위치 탐색을 목적으로 하며, 넓은 주파수 범위의 소음원 위치 탐색이 가능
나. Stationary 또는 Transient Signal 특성을 지닌 실외 소음원 분석이 가능
다. 실외 소음원 위치를 가시화하여 엔진룸 내부 부품, 흡기장치, 배기장치 등 기계장치의 소음원 탐색 등에 적용 가능
마. 건설기계 특정 저주파수(100 Hz ~ 1,000 Hz) 및 고주파(10 kHz이상)성분의 소음원에 대한 분석 가능
구성 및 기능 가. 실외 소음원 측정장비
1. 주요사양
- Diameter : 0.5m
- 36개 이상 마이크로폰 장착 가능
- Camera lens : 1024 X 1024 픽셀 이상
- Analysis : 최소 100 Hz ~ 최대 10,000 Hz 범위
- Scanning Rang : 최소 0.2 ~ 최대 1.5m

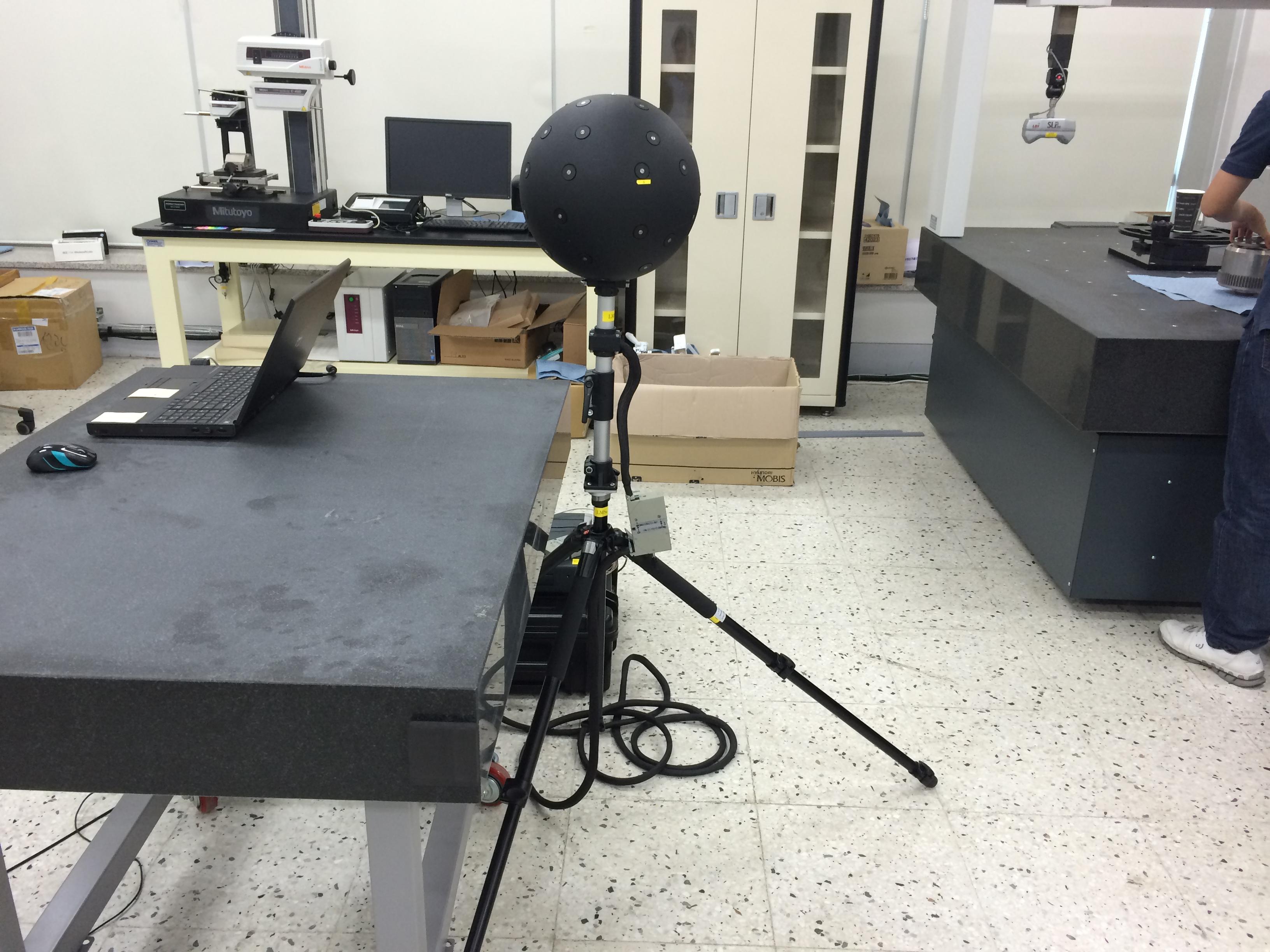

나. 실내 소음원 측정장비(3D Acoustic Camera)
1. 주요사양
- Diameter : 0.5 m 이하
- Mounting : Mounting jig 제공
- Microphone 장착개수 : 36개 이상 장착될 수 있는 구조
- Analysis : 최소 500 Hz ~ 최대 5,000 Hz 이상 소음원 분석 가능
2. 소음원 분석 SW
1) 일반요건
- 동시에 여러 개의 프로젝트 데이터베이스 사용 가능
- 2D 및 3D Display 지원 가능
- 측정 Data 연산 및 함수기능 지원
- 외부 데이터 사용 가능
- 실시간 소음원 가시화 기능 및 후처리 분석, 자동 리포팅 기능 가능
- 사용자가 지정한 주파수 범위의 신호에 대한 실시간으로 소음원 가시화 가능
사용/활용예 ？ 건설기계 엔진/동력계통의 방사 소음원 현장진단/평가 - 건설기계의 엔진, 동력계통 등 소음이 유발되는 부품의 소음원을 추적하여 소음 Level 및 주파수 분석
- 완성차 및 핵심부품등 조립 결함으로 발생하는 취약부 진단 및 개선
- 구조적 결함으로 발생하는 소음의 근원을 추적하여 개선안 도출
- 현장에서 건설기계의 소음원 평가 및 Rattle & Squeak Noise 분석

？ 건설기계 캐빈/구조물의 소음원 가시화분석을 통한 친인간적 설계안 도출
- 실차 운용 시 캐빈에서 발생되는 방사 소음 데이터 실시간 취득/분석
- 건설기계 캐빈/구조물의 취약부위로부터 발생하는 소음원 추적/평가
