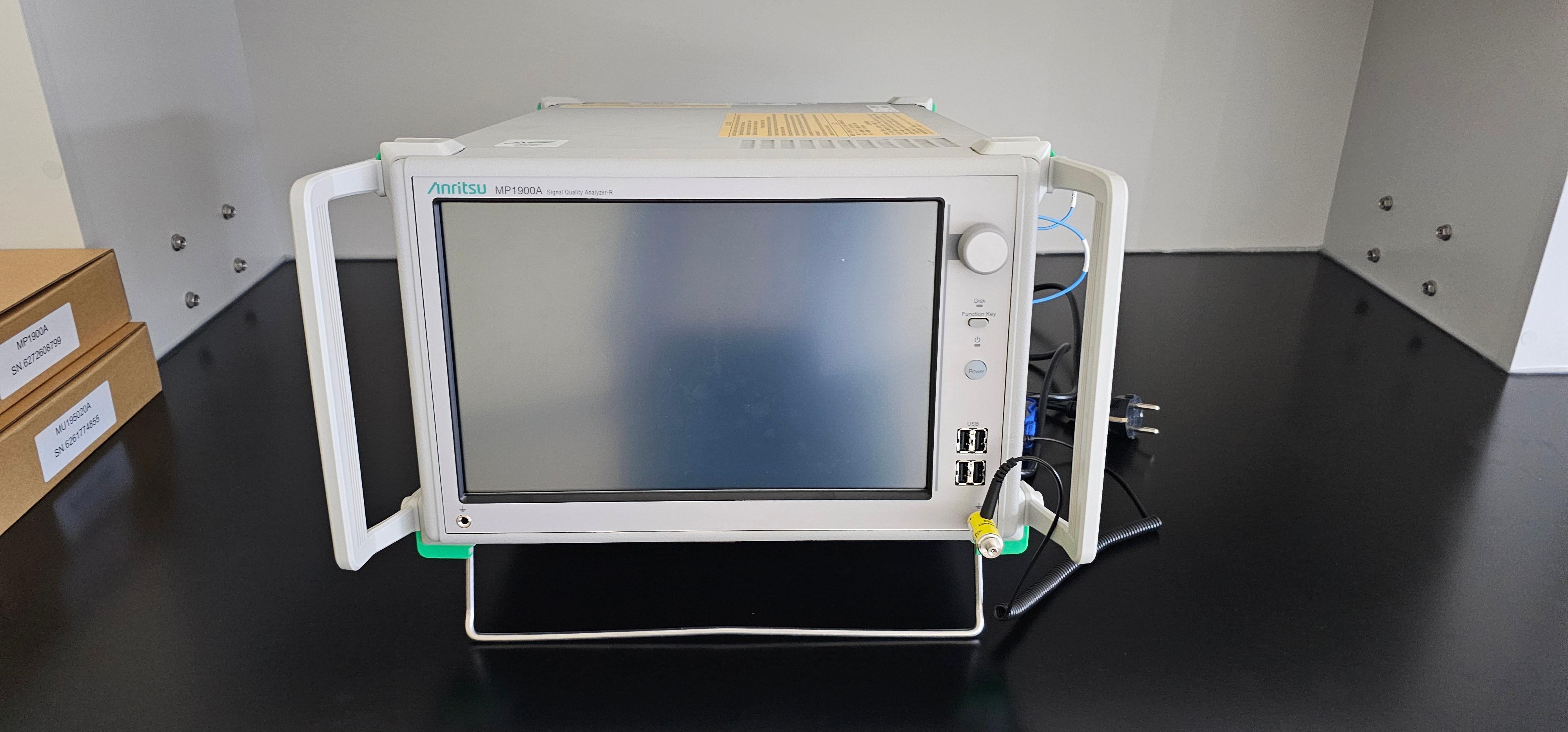

신호 질 분석기-R
Signal Quality Analyzer-R
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2024-10-300010 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-8203 |
| 대표번호 | - |
장비정보
| 모델명 | MP1900A | 제작사 | Anritsu |
|---|---|---|---|
| 취득일자 | 2024-09-24 | 취득금액 | 495,000,000원 |
| 표준분류 | 전기/전자장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 (지곡동) 나노융합기술원 나노융합기술원 R&D동 F2층 205호
 |
||
| 장비설명 |
스마트폰과 모바일 단말기에 의한 데이터 트래픽 증가에 따라 데이터센터의 네트워크 인터페이스는 200 GbE/400 GbE/800 GbE, 통신기기의 버스 인터페이스도 PCI Express Gen6는 64 GT/s로 고속화하여 멀티 채널화가 진행되고 있습니다.
신호질분석기는 PPG, ED 지터/노이즈 부가 기능을 통해 측정 애플리케이션에 따라 고속화가 진행되고 있는 디바이스의 신호 품질 분석을 지원합니다. 또한 고속 네트워크 인터페이스의 물리계층 측정 기능뿐만 아니라 PCI Exprss 등의 버스 인터페이스 측정을 지원합니다. 이러한 분석기를 통해 테이터 전송 시스템을 검증하고, 시스템 설계 시 신호의 강도, 노이즈레벨 및 다른 요인들이 어떻게 데이터 전송에 영향을 주는지를 확인하여 최적화된 반도체 회로 설계를 지원합니다. 또한 세계 통신 시스템 규격 단체들에서 정해 놓은 규격에 적합한지 검증 지원합니다. |
||
| 구성 및 기능 |
1. Main frame
1) LCD : 12.1inch WXGA(1280X 800)1 2) Ethernet :１0/100/1000 Base-T RJ45 1 port (External: For remote control), 10/100/1000 Base-T RJ45 1 port (Internal: Reserved for future use) 3) External Display : D-Sub 15 pin 1 port HDMI Type A 1 port 4) USB : Front panel USB Type A 4 port Rear panel USB Type A 2 port 5) Module Slot : 8 Slots 6) Rear Panel 1 port (For remote control) 7) OS Windows 10 8) Remote Interface : GPIB, Ethernet External (automatic switchover) 9) Internal Reference Clock : 10 MHz ± 1 ppm (Accuracy at initial shipment 10) Power Supply : 100 V(ac) to 120 V(ac), 200 V(ac) to 240 V(ac) 50 Hz to 60 Hz 11) Power Consumption : 1350 VA 12) Operating Temperature Range : +5°C to +40°C 13) Dimensions and Mass : 340 (W) × 222.5 (H) × 451 (D) mm (Protrusions excluded) 20 kg (excluding modules, blank panels, protective cover, power cord ２. PAM4 PPG 1) Baud-rate : 2.4 to 64.2 Gbaud, NRZ/PAM4,(up to 58.2 G for PAM4 Rx) 2) Channels in one box : 1 or 2-ch Tx/Rx, 4-ch Tx Multi-channel synchronization Data Output 3) Output amplitude : 0.14 to 1.6 Vpp differential 4) Rise / Fall time : 8.5 ps @58G, 9ps @32.1G 5) Intrinsic jitter(RMS) : 170 fs @53.1 G 6) SNDR : 33 dB 7) Emphasis Taps : 4 Tap, 20 dB 8) Test pattern : PRBS, User defined 268 Msymbols,RS-FEC patterns 9) Jitter injection : SJ, RJ, BUJ, SSC, 1/2CLK(HPJ) 10) Data delay : +/-1 UI/2 mUI step 11) External noise injection : Random(2nd PPG)/CM/DM Data Input 12) Input amplitude : 2 V max. differential 13) Input sensitivity (eye height) : 36 mV @53.1G PAM4, BER@<E-12 14) Input bandwidth : > 40 GHz (typ. performance) 15) Clock Recovery : 2.4 to 32.1 G and 51 to 58.2 Gbaud 16) Equalizer : Linear EQ 2 dB + DFE 1.4 dB 17) FEC Analysis : Real-time test/Distribution analysis 3. SI PPG 4. PAM4 ED 5. 12.5GHz 4port Synthesizer 6. Jitter Modulation Source |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
