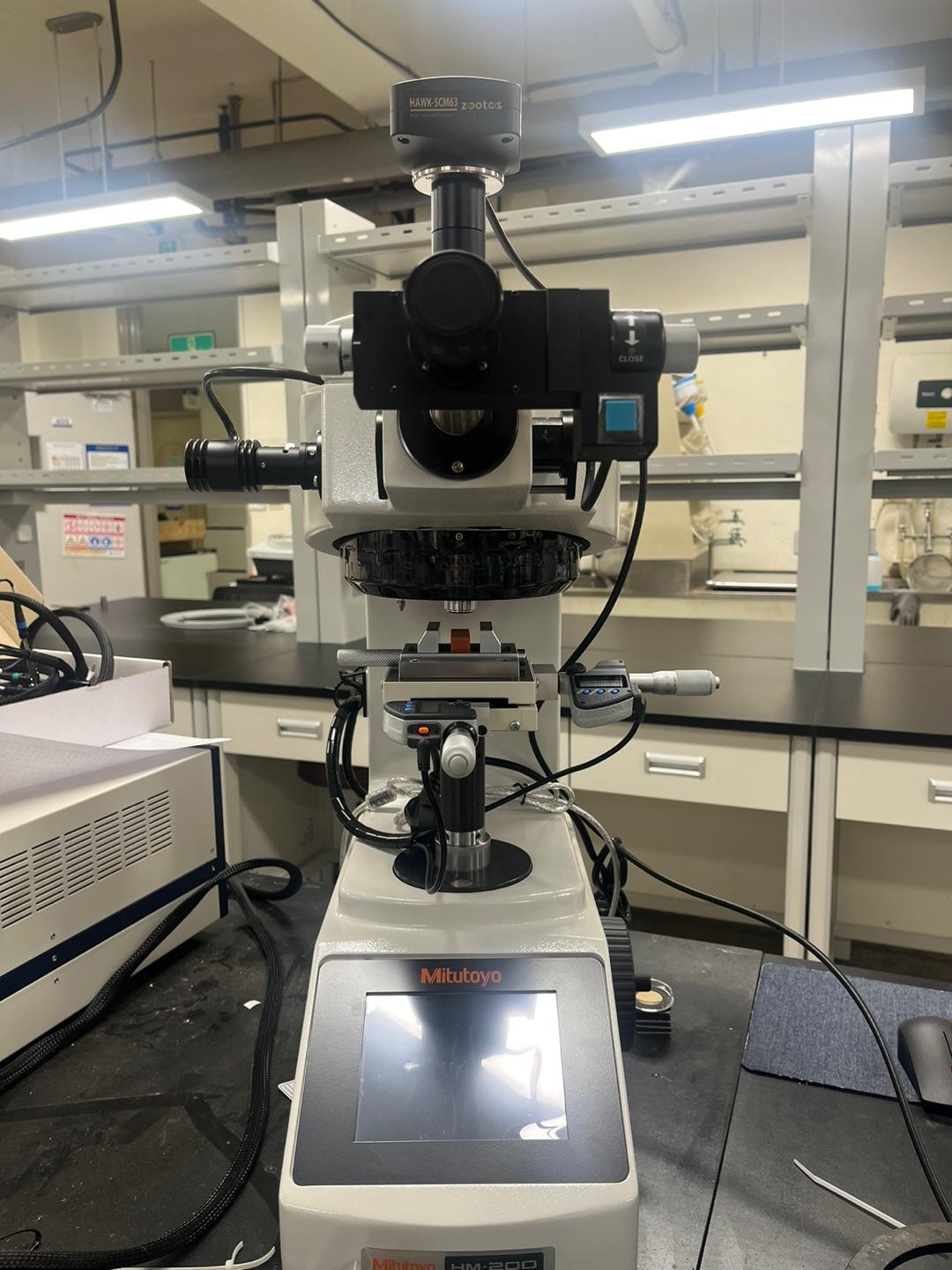

경도시험기
Hardness Tester
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2024-09-299664 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5817 |
장비정보
| 모델명 | HM-210A | 제작사 | Mitutoyo |
|---|---|---|---|
| 취득일자 | 2024-08-28 | 취득금액 | 30,300,000원 |
| 표준분류 | 기계가공/시험장비 > 재료물성시험장비 > 경도시험기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 안동대학교 공대2호관 F4층 403호
 |
||
| 장비설명 |
1. 금속, 세라믹, 고분자 등 각종 재료의 미세 경도를 측정할 수 있음
2. 경도 모드는 여러 가지 방법 중 비커스경도를 측정할 수 있는 장비임 3. 측정경도를 로크웰경도, 브리넬경도 등으로 자동 환산할 수 있음 4. 통계처리가 가능하여야 하마, 디지털 방식의 경도계임 |
||
| 구성 및 기능 |
A.경도계본체(사양)
1.시험하중 : 10, 20, 30, 50, 100, 200, 300, 500,1000gf (기본 9 Steps) *10g~ 100g 하중일 때 : 1g 단위로 시험하중 설정 가능 *100g~ 1000g 시험하중일 때 : 10g 단위로 시험하중 설정 가능 2.하중시스템: 전기력 하중 조절 시스템, 자동하중부하: 가압- 유지- 제거 3.하중유지시간: 0~ 999초 (1초단위) 4.시료의 크기: 최대높이- 133mm, 압자축으로부터 160mm 5.광학계: 무한광학계,LED 조명 VLA(Variable Limiting Aperture), FFA(Fixed Field Aperture), 카메라 사용시 광로 분리 6.대물렌즈: 50X- 측정용 (최대4개 장착 가능) 7.측정범위:대물렌즈 50X- 140μm 8.터렛 회전방식: 자동 (수동 가능) 9.보정기능: 실린더형 표면보정,구면보정 10.경도환산: SAE/ ASTM/ BSi860/ DIN/ mitutoyo규격으로부터 환산 11.시험설정 안내 기능: 경도값과 시료의 두께를 입력하면 시험에 필요한 하중을 표시. (시험하중과 D1,D2의 길이값도 표시) 12.통계처리: 데이터 수,최대값,최소값,평균값,편차,상한값,하한값 합격/ 불합격수,표준편차(n- 1&n) 13.출력:디지메틱- 1채널,센트로닉스- 1채널,RS232C- 1채널 14.크기(mm): 본체- W315XD671XH595 15.무게: 약 38.5Kg 16.전원: AC 100~ 120V/ AV220~ 240V(공장출하값) B. 기본 공급품목 1. 경도기 본체 : 1개 2. 경도 테스트블럭 (700HMV0.3) : 1개 3. 시료받침 (재질:베이클라이트) : 1개 4. 전원코드 : 1개 5. 6각 드라이버 2.5㎜ : 2개 6. 압자교체용 일자 드라이버 : 1개 7. 레벨조절스패너 : 1개 8. 악세서리박스 : 1개 9. 먼지덮개 : 1개 10. 사용설명서 : 1개 11. 경도계 성적서 : 1장 12. 경도기준편 성적서 : 1장 13. 보증서 : 1장 14.HM 200용 10x 렌즈 (MJ11AAC106)_Mitutoyo 15.25*25 수동 디지털 XY 스테이지 (MJ810- 420)_Mitutoyo : 1개 16.표준 바이스(45mm)_국산 -- 2개 17.경도측정프로그램 Leopard hS -- 1개 .마이크로비커스, 비커스, 누프, 브리넬측정 가능 . 엑셀 전송리포트 .침탄 그래프 .길이외 기본측정 도구 .주석 도구 .사용자 측정 보정 . .장비 원격제어 기능 (단, 경도기 본체에서 지원하는 기능에 한함) . 정밀한 수동측정 .윈도XP, Vista, 윈도7, 윈도10지원 . 300만화소 CMOS카메라포함 18.전용PC (본체+모니터+Win10) -- 1세트 19.Diamond cut-off wheel M0D13 127mm -- 2EA 20.Digital heating mantle(MS-DMB) 2L -- 2EA 21.Digital controller(PC500PK) -- 3EA |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
