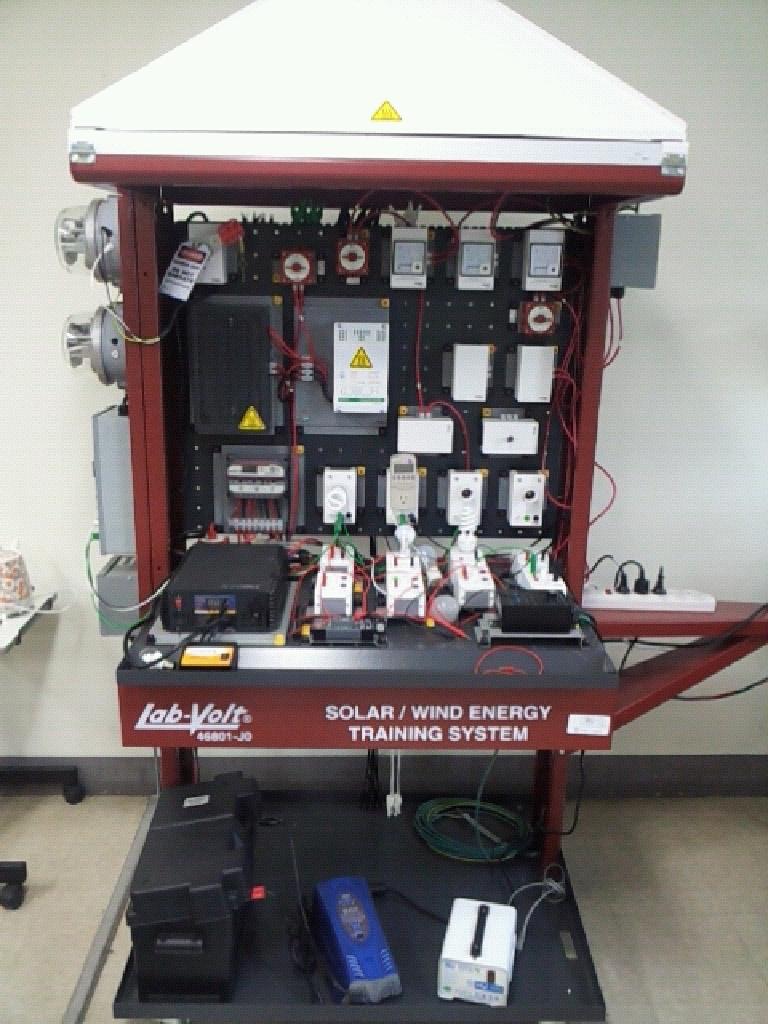

태양전지효율측정장치
Solar/Wind Energy Training System
| GBTP No. | GBREMS-23-0001 |
|---|---|
| NFEC등록번호 | NFEC-2015-09-204792 |
| I-tube등록번호 | - |
| 보유기관 | 위덕대학교 |
| 연락처 | 054-760-1227 |
| 대표번호 | - |
장비정보
| 모델명 | 46120 | 제작사 | Lab-volt |
|---|---|---|---|
| 취득일자 | 2015-04-03 | 취득금액 | 16,000,000원 |
| 표준분류 | 물리적측정장비 > 달리 분류되지 않는 물리적측정장비 > 달리 분류되지 않는 물리적측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경주시 강동면 동해대로 261 525번지 위덕대학교 갈마관 F2 202
 |
||
| 장비설명 | 본 장비는 태양광/풍력발전을 한 시스템에서 실험,실습할 수 있는 하이브리드형 시스템입니다. 현장에서 사용하는 실제부품을 사용함으로써 실험, 실습 후 학생들이 현장에서 바로 적용할 수 있도록 설계된 장비입니다. | ||
| 구성 및 기능 |
- 85W Photovoltaic 모듈
- 풍력터빈 발전 모듈 (12V,27A 풍력발전기) - 90V DC Motor and controller (wind simulator) - 120V AC Flood Lamp(Sun Simulator) - 회로차단 스위치 - Batrery Bank - 30A PWM 태양광 충전제어기 - 600W Resistive Dump Load - 1KW DAC 인버터 (Power Inverter) - 전력배송 빛 분배모듈 - GRID ON/OFF 제어기 - 하이브리드 발전기 - 전력사용량 모니터 - 120V AC/CD 백혈등, 형광등, LED 램프 - SACAD System - |
||
| 사용/활용예 | 학생들이 직접 노작을 통해 태양전지의 효율측정을 하는 용도를 갖는다. 태양광 발전 실험이 가능하게 하여 태양전기의 전압, 전류, 발전량, 누적발전량등의 계통 연계형 발전 시스템에 대한 실습이 가능하도록 한다 | ||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
