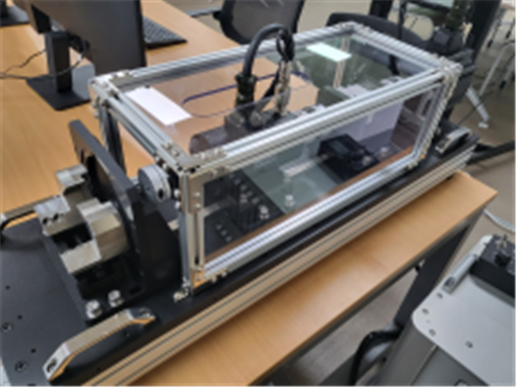

모빌리티 소형 모터 시험용 다이나모
Mobility Small Motor Test Dynamo
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2024-07-298223 |
| I-tube등록번호 | - |
| 보유기관 | 대구대학교 |
| 연락처 | 053-850-5807 |
| 대표번호 | - |
장비정보
| 모델명 | 모빌리티 소형 모터 시험용 다이나모/MV Dyno 15KW | 제작사 | 메져베이션시스템 |
|---|---|---|---|
| 취득일자 | 2024-01-17 | 취득금액 | 48,400,000원 |
| 표준분류 | 전기/전자장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 진량읍 대구대로 201 15번지 대구대학교 경산캠퍼스 공학 5호관(공5) F4층 5402호
 |
||
| 장비설명 | 유성기어를 결합하면 감속 시, 고토크 저속 시험 또는 중속 시, 저토크 고속 시험이 가능하다. | ||
| 구성 및 기능 |
◦ 부하부
- AC Servo motor(2kW) & Driver Inverter - Torque 9Nm(Max 28Nm) - Speed 2,000rpm(Max 3,000rpm) ◦ 측정부 - High accuracy Torque sensor - Max 30Nm, 10,000rpm, No-slipping ◦ 제어 및 전장부 - Run/Stop, Torque/Speed 제어 컨트롤러 - 외부 상태(Torque/Speed) 표시 디스플레이 - 기타 노이즈 저감 장치 - 회생 제동 회로 포함 - Torque/Speed Analog output port ◦ 기구부 - 프로파일 - 베이스 사이즈(900*260*200) - 부하 모터 슬라이딩 레일 - 3:1 유성기어 * 부하모터 직결 연결시(2,000rpm@9Nm) * 3:1 감속모드(650rpm@25Nm) * 1:3 증속모드(5,000rpm@3Nm) ◦ 다이나모 프로그램 - 프로그램 구동, PLC제어 및 모니터링 시스템 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
