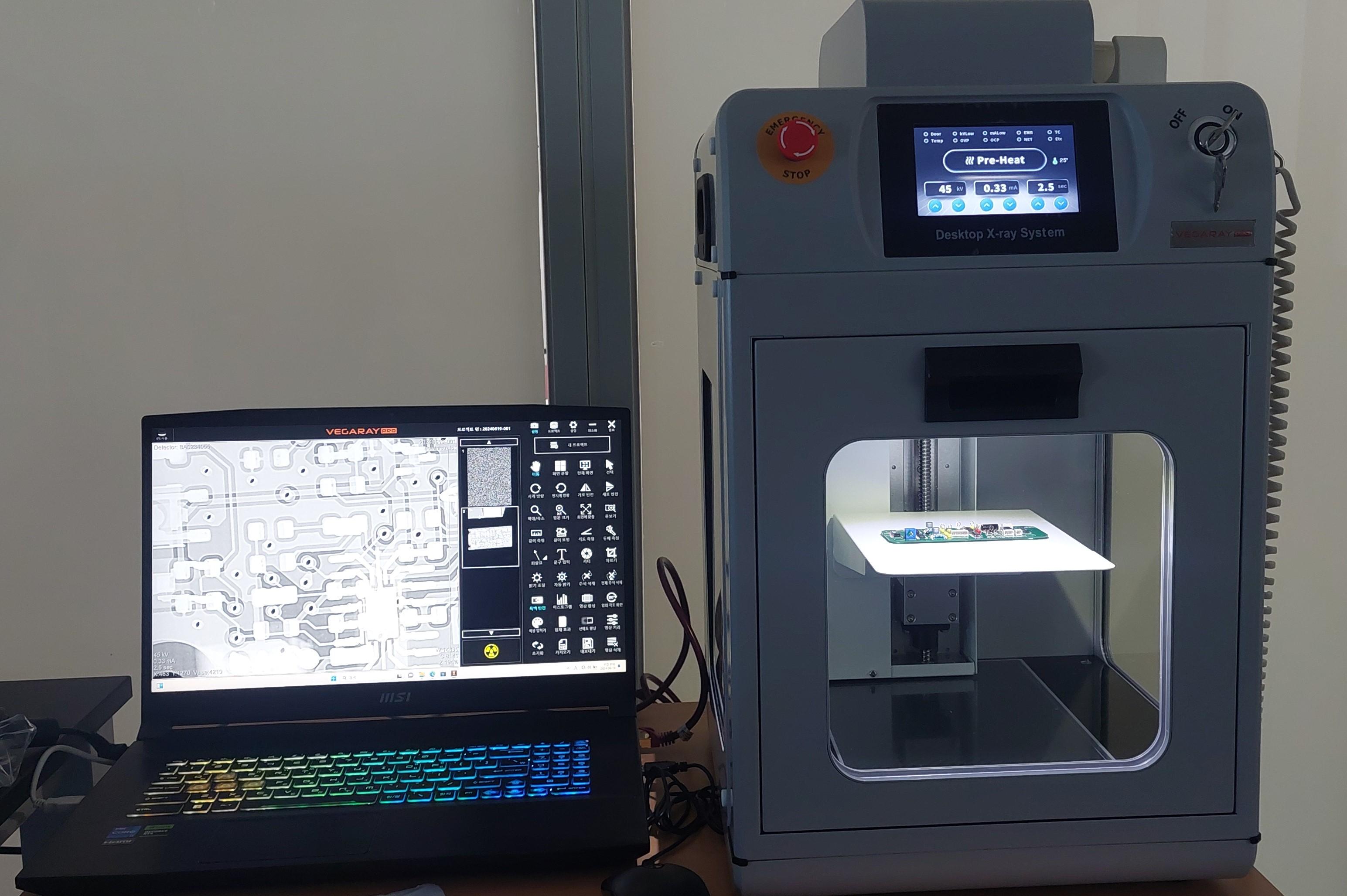

X선 부품투시검사기
XRay Component Translucent Inspection System
| GBTP No. | GBREMS-12-0430 |
|---|---|
| NFEC등록번호 | NFEC-2024-06-298121 |
| I-tube등록번호 | - |
| 보유기관 | 구미전자정보기술원 |
| 연락처 | 054-479-2231 |
장비정보
| 모델명 | VEGARAY-CL | 제작사 | 레이피아 |
|---|---|---|---|
| 취득일자 | 2024-06-20 | 취득금액 | 62,994,770원 |
| 표준분류 | 광학/전자영상장비 > 방사선발생/측정장비 > X-선발생기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 산동면 첨단기업 1로 17 B1층 101호
 |
||
| 장비설명 |
○ X-선 부품투시검사기는 부품에 X-Ray를 조사하여 육안으로 검사하기 어려운 반도체융합부품의 내부구조 파악과 품
질 확인, 불량분석이 가능한 장비이며 서비스로봇용 전자융합부품 및 센서모듈 적용부품의 시제품제작에 활용하여 부 품의 신뢰성을 확보하고 디버깅에 활용 가능하다. ○ 특히, 서비스로봇 제품 개발시 비파괴 내부검사가 가능한 필수적인 측정장비이다. ○ 탁상용의 포터블 타입이며 디지털 센서의 유효면적이 170×230mm 이상이고 해상도가 7lp/mm 이상으로 방사선 차폐 및 안전시스템 탑재, 영상분석 소프트웨어를 통한 세부 이미지 분석이 가능하다. - 서비스로봇 부품(전자융합부품 등)의 역설계, 개발부품 트라이아웃, 불량분석 등에 활용 |
||
| 구성 및 기능 |
1. 일반사항
- Lead Frame, Au, Cu Wire 형태 및 불량 양상 확인 등 다양한 반도체융합부품의 내부구조 파악, 품질확인, 불량분석 등의 용도로 활용 가능하다. - 대형이송장비 없이 휴대가 가능한 수준의 2차원 X-ray 비파괴 분석 장비이다. - 주기적인 소모품 교체가 없는 장비이다. 2. 시스템 구성 2.1 주장비 – X-선 부품투시기 1 set 1) X-선 발생장치 2) 디지털 센서 3) 차폐 캐비닛 4) 핸드 스위치 2.2 영상촬영,분석 전용 소프트웨어 1 copy 3. 품목별 상세규격 3.1 X-선 부품 투시기 1) X-선 발생장치 (1) 관전압 범위 : 20 ~ 80 ㎸(1 ㎸씩 가변) (2) 관전류 범위 : 0.1 ~ 0.37 ㎃(0.01 ㎃씩 가변) (3) 조사시간 범위 : 1.0 ~ 4.0 s (0.1 s씩 가변) 2) 디지털 센서 (1) 유효면적 : 170 x 230 ㎜ (2) 픽셀수 : 2200 x 3050 (3) 해상도 : 7 lp/㎜ 3) 차폐 캐비닛 (1) 표면 누설선량 1.0 uSv/h 이내로 차폐되는 캐비닛 (법적 기준은 장비에서 10 ㎝ 떨어져서 측정시 10 uSv/h) (2) 자체 안전시스템(비상정지, 인터락) 탑재 (3) 크기: 320 ㎜ x 370 ㎜ x 550 ㎜ 4) 무게: 40 ㎏ 3.2 영상촬영,분석 전용 소프트웨어 1) 직관적인 기능 버튼, 100 % 한글 지원 2) 측정된 엑스레이 이미지에 대한 길이 측정, 각도측정, 컬러맵핑 기능 3) 각주 삽입, 이미지 병합, 히스토그램 측정 기능 지원 ○ X-선 부품투시검사기는 부품에 X-Ray를 조사하여 육안으로 검사하기 어려운 반도체융합부품의 내부구조 파악과 품 질 확인, 불량분석이 가능한 장비이며 서비스로봇용 전자융합부품 및 센서모듈 적용부품의 시제품제작에 활용하여 부 품의 신뢰성을 확보하고 디버깅에 활용 가능하다. ○ 특히, 서비스로봇 제품 개발시 비파괴 내부검사가 가능한 필수적인 측정장비이다. ○ 탁상용의 포터블 타입이며 디지털 센서의 유효면적이 170×230mm 이상이고 해상도가 7lp/mm 이상으로 방사선 차폐 및 안전시스템 탑재, 영상분석 소프트웨어를 통한 세부 이미지 분석이 가능하다. - 서비스로봇 부품(전자융합부품 등)의 역설계, 개발부품 트라이아웃, 불량분석 등에 활용 |
||
| 사용/활용예 |
○ 서비스로봇 부품(전자융합부품 등)의 역설계, 제조공정에 따른 비파괴 내부 형상 체크, 품질확인, 불량분석
○ 전자융합 단위부품별 실사용 환경과 유사한 조건의 챔버에서 온도/습도/UV/진동 등 복합환경 조건의 가속수명 시험 전/ 후 투시시험을 통해 주요 고장 모드 분석을 통한 수명 개선, 신뢰도 성장 연구 등에 활용 가능함. |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
