베어링시스템 소음진동 측정과 분석을 위한 반무향 시험설비
Semi-anechoic chamber test facility for noise & vibration measurement and analysis of a bearing system
| GBTP No. | GBREMS-17-0192 |
|---|---|
| NFEC등록번호 | NFEC-2024-05-297176 |
| I-tube등록번호 | 2405-F-0062 |
| 보유기관 | 한국생산기술연구원 |
| 연락처 | 054-630-0808 |
장비정보
| 모델명 | 반무향실(250Hz) | 제작사 | 사차원엔지니어링 |
|---|---|---|---|
| 취득일자 | 2024-05-03 | 취득금액 | 266,820,200원 |
| 표준분류 | 물리적측정장비 > 음향/소음/진동/충격측정장비 > 달리 분류되지 않는 음향/소음/진동/충격측정장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 영주시 장수면 용주로 88-42 한국생산기술연구원 High-Tech베어링시험센터 F1층
 |
||
| 장비설명 |
1. KS I ISO 3745(음향-음압법에 의한 공시체의 음향파워레벨과 음향 에너지레벨 측정방법-무향실과 반 무향실의 정밀 측정방법) 규격에 따른 무반향환경 조성실(이하 반 무향실이라 칭함)의 표준시험조건을 충족하는 공간을 구성하기 위해 설치되는 흡,차음재 및 부대설비
2. Data Acquistion & Analysis Software는 베이링시험 측정 및 분석에 적합하도록 베이링 회전성분 측정과 분석이 필요, 20 ns tacho resolution, 700 kPulse/s rate (70 MHz) 이상의 초정밀 데이터 습득이 가능하여 속도에 따른 오더 분석 Order Tracking 기능과 6,400 이상의 order lines (16,384 block size)을 이용하여 정밀한 베이링 특성 측정 분석이 가능 |

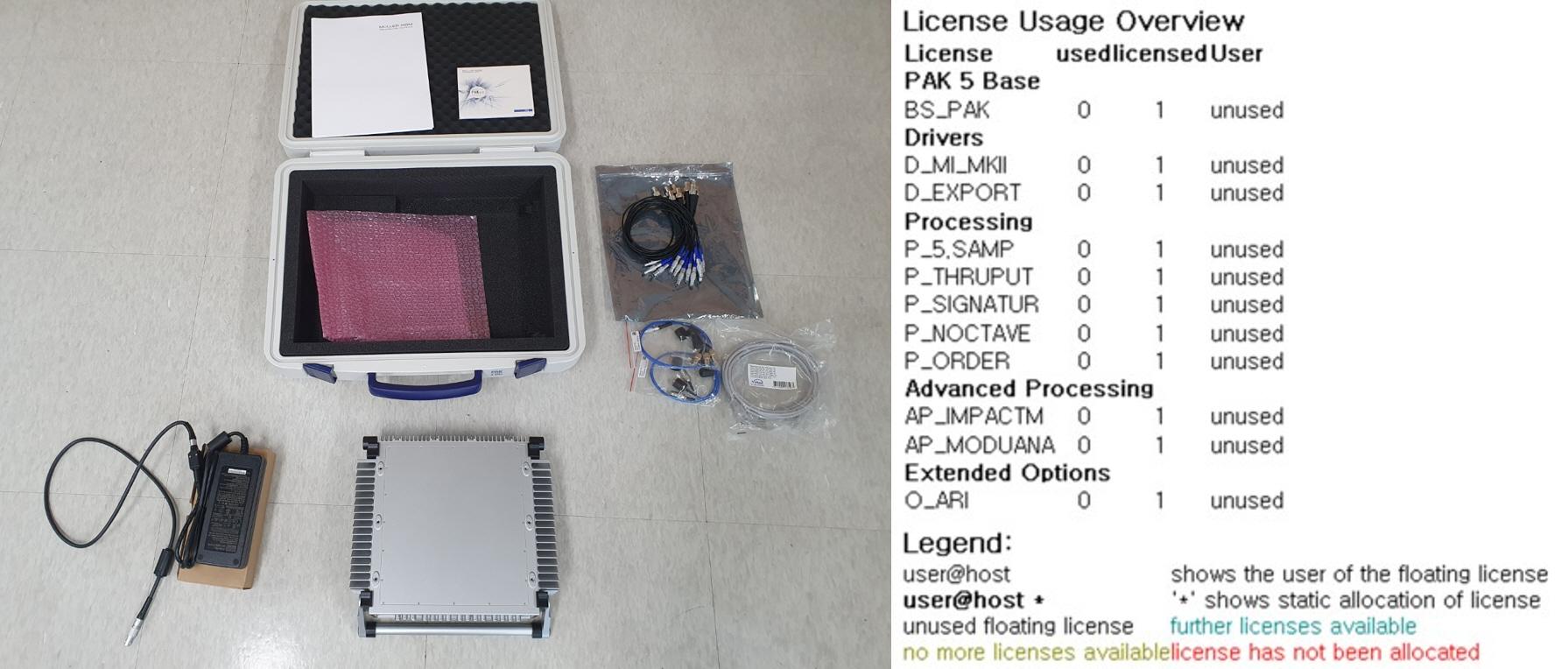

||
| 구성 및 기능 |
1) 반무향실의 주요 사양 (음향적인 특성)
① 측정 하한 주파수 : 150 Hz ② 내부 유효 크기 : 3.0W * 3.0D * 2.4H(M) ③ 배경 소음 : 모든 설비 정지 : 25 dBA 이하 (총 5개지점) 2) 하드웨어 ① ICP and Voltage Input Amplifier (20 채널이상) ② Tacho Input Amplifier (2 채널이상) ③ VMEbus System Controller and 160W Power Supply VMEbus Controller ④ System Controller 3) 소프트웨어 ① 소프트웨어 일반 기능 - User customized quantity system : 사용자 단위 시스템 - WYSIWYG graphics - 사용자 정의 layout, variable layout - Over 40 images on one page (Online/Offline) - Up to 20 curves in one 2D-image - Data representation: 3 different 2D-images, waterfall and campbell diagram 등 다양한 그래프 지원 - Graphics sequence - Direct reading of ATF/XML data files (time domain raw data and analysis data) - Streamed writing of ATF/XML data files - therefore no limitations respective memory size. - MOI (Measurement-Offline-Interface) : 반복적인 시험에 적합, Test procedure를 미리 작성 지원 - 손쉽게 순차적으로 측정 설정을 도와주는 Easy Measurement 지원 - Channel overview : 전 측정채널 확인 - 소프트웨어의 라이센스는 Node-lock 과 Floating 방식으로 지원 - 별도로 하드웨어 채널 수를 지정하지 않고, 1 채널부터 무한채널까지 지원 - Test report에 그림 삽입 및 테이블 삽입 등이 가능 할 것. - Tacho Scope 기능 지원 - 측정데이터로부터 회전수 추출 가능 할 것 - 라이선스는 2대 이상 장비가 동시에 측정 및 분석이 가능해야 하며 라이선스 서버를 통해 다수가 사용 가능해야 함 ② 소프트웨어 상세 - 데이터 export : - FFT Analysis : - Digital Order Tracking : - 다양한 함수 계산 기능 : - Impact Measurement : - Modulation Analysis : - Additional Sampling Group : - Octave Analysis : |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
