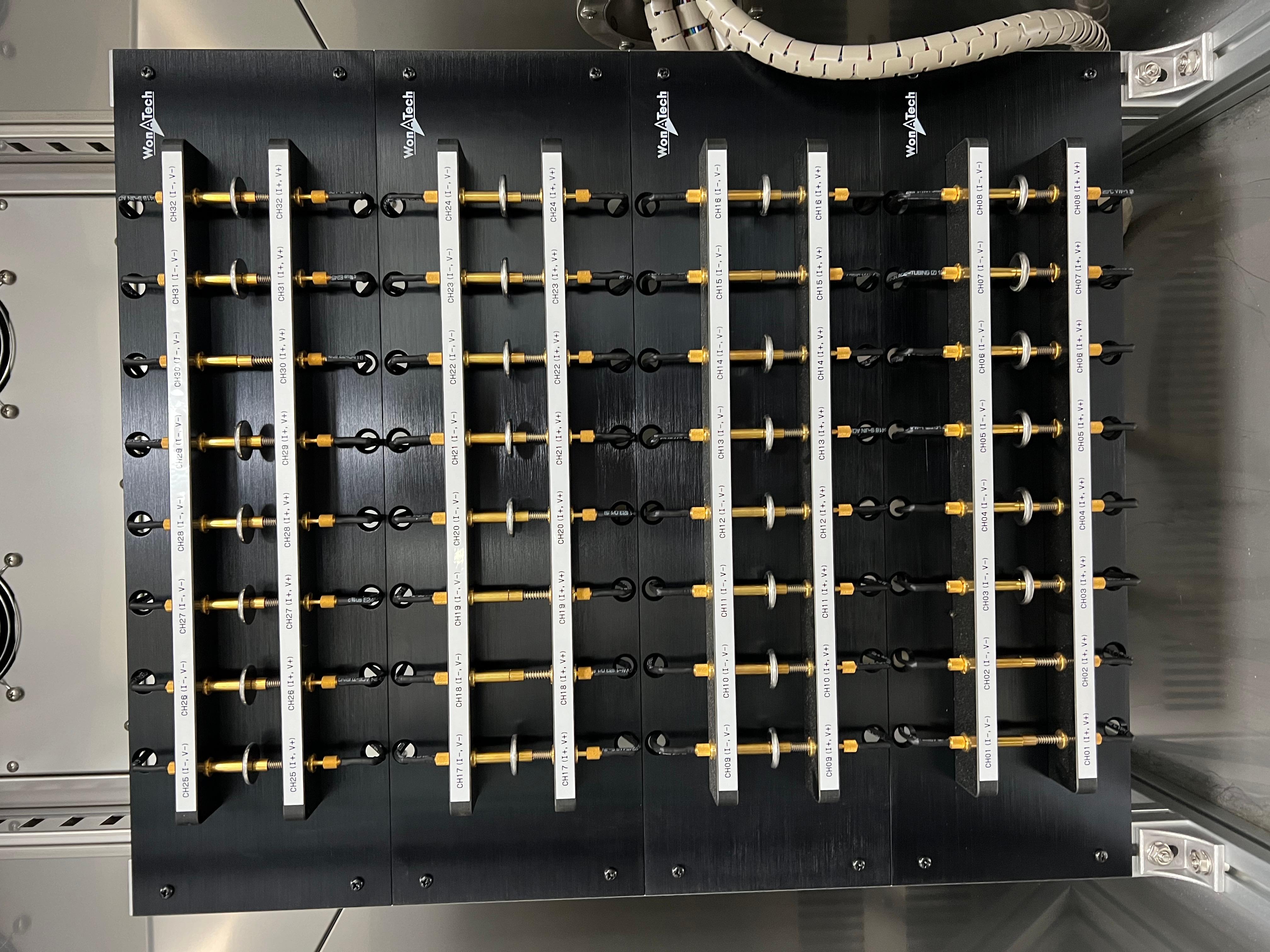

배터리시험기
Test eqipment, battery
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2024-01-293558 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5817 |
| 대표번호 | - |
장비정보
| 모델명 | WBCS3000 | 제작사 | ㈜원아테크 |
|---|---|---|---|
| 취득일자 | 2023-07-26 | 취득금액 | 40,375,395원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전지/충방전측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 안동대학교 공대2호관 F4층 405호
 |
||
| 장비설명 |
1. 상기 시스템은 전지 충전/방전 특성 분석 장치로서 전지의 충전/방전 특성 및 효율 등을
평가하는 장비임. 2. 32개의 전지테스트가 각기 다른 조건으로 개별적으로 실험이 가능함. 3. 시간, 전압, 전류, 용량, 단위용량 등 다양한 변수로 실험조건을 작성할 수 있음. 4. 3전극계 Half Cell 순환전압전류법과 같은 다양한 전기화학 실험이 개별적으로 가능함. 5. 아나로그 피드백 회로에 의한 Potentiostat, Galvanostat 회로로 구성됨. 6. 각 채널의 실시간 그래프를 볼 수 있음. 7. 오작동에 의한 기기와 샘플의 이상방지를 위하여 안전조건의 설정이 가능함. 8. 효율적인 채널관리를 위하여 그룹으로 분리, 데이터 관리가 가능함. 9. 윈도우 VISTA/XP/7/8/10 에서 사용이 가능함. 10. 필요에 따라 기준전극을 이용한 3전극 전기화학 실험이 가능하여, 부식, 일반전기화학 실험 에 응용이 가능함. 11. TCP/IP 프로토콜을 이용한 통신방식임. 12. 인터페이스 보드 내에 데이터 예비 저장부가 있으며, 모든 결과 파일은 실시간으로 확인이 가능함. 13. 290,000 포인트까지 예비저장이 가능하여 실험 중 PC와 통신이 끊겼을 경우에도 실험은 이와 무관하게 진행되며 장치의 메모리에 저장된 데이터는 문제 해결 후 PC로 전송 가능. 14. 추후 채널이 128채널까지 확장 가능함.(최소 16채널 단위로 추가 가능) 15. 실험을 위한 파라미터를 실험에 맞게 수정 가능. 16. 각 채널별로 독립적으로 작동하여 일부채널에 문제가 발생하더라도 문제의 채널만 분리/수 리 가능 17. 소프트웨어는 엑셀 양식으로 데이터 변환할 수 있음. 18. 데이터를 다시 불려 들일 필요 없이 여러 축의 그래프 지정 가능. 19. 최대 200 단계까지 프로그램 가능 20. 별도의 분석 프로그램 제공 - 솔라셀 분석 모듈 - 타펠 분석 모듈 - 피크써치 모듈 - 배터리 데이터 분석 모듈 |
||
| 구성 및 기능 |
A. 하드웨어
1) 채널 수 : 32채널 2) 아나로그-디지털 변환기 : 16bit 3) 디지털-아나로그 변환기 : 16bit 4) 제어/측정전압범위 : +/-5V (standard) 5) 제어/측정전류범위 : ±10mA, 1mA, 100uA, 10uA(4ranges) 6) 전압측정분해능 : 0.0015% of Full Scale(16bit) 7) 전류측정분해능 : 0.0015% of Full Scale(16bit) 8) 전압제어분해능 : 0.0015% of Full Scale(16bit) 9) 전류제어분해능 : 0.0015% of Full Scale(16bit) 10) 정확도(accuracy) : ±0.02% f.s. 11) Rise time : < 50usec 12) 제어방법 : 정전압/정전류/휴지/전압주사/전류주사/전압단계파/전류단계파/정저항/ I condition/V condition/Power control/C-rate control/LastV, LastI, OCV, EocVscan등 13) 입력임피던스 : >10^12 Ohm 14) 샘플링 타임 : 20msec 15) 통신방식 : TCP/IP B. 소프트웨어 1) 전기화학분석법 - Cyclic Voltammetry - Linear Sweep Voltammetry, - Chrono Amperometry/Coulometry/Potentiometry - Tafel Plot - Potentiotatic - Potentiodynamic - Galvanostatic - Cyclic polarization - Ecorr vs. time - Linear polarization resistance - CC/CV Test - CC/CC Test - GITT Test - PITT Test - Steadystate Cyclic Voltammetry - Pstat IV curve - Gstat IV curve - EVS Test |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
