K5, 착용형 메타볼릭 코스트(에너지 소모량) 측정 장치
K5, Wearable Telemetry Metabolic System.
| GBTP No. | GBREMS-18-0341 |
|---|---|
| NFEC등록번호 | NFEC-2024-01-293290 |
| I-tube등록번호 | - |
| 보유기관 | 영남대학교 산학협력단 |
| 연락처 | 053-810-3012 |
장비정보
| 모델명 | k5 | 제작사 | Cosmed |
|---|---|---|---|
| 취득일자 | 2023-12-26 | 취득금액 | 77,000,000원 |
| 표준분류 | 임상의료장비 > 생체측정/진단장비 > 호흡기측정/진단장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 경산시 대학로 280 로봇관(G13) 213호(인간-로봇 융합 연구실) 영남대학교 F2층 213호
 |
||
| 장비설명 |
본 장비는 USB 포트나 무선으로 PC와 실시간 통신하여 데이터를 다운로드 가능하며, 측정 데이터를 저장하기 위한 512MB 내장 플래시 메모리로 2,048,000호흡까지 저장이 가능하다.
본체에 LED back-lit TFT 3.5" 터치스크린 모니터가 탑재되어 있으며 터치스크린은 실외에서 장갑을 착용하거나 젖은 손가락으로도 사용이 가능하며 4개의 버튼이 있는 방수 키보드 기능이 탑재되어있다. 쉽고 빠르게 모든 명령과 기능에 접근할 수 있는 사용자 인터페이스 아이콘 설정이 가능하며 본체 모니터에는 현재시간 및 날짜, 배터리 충전 상태, 블루투스, 알림 아이콘에 대한 정보를 실시간으로 제공한다. 하네스의 부드러운 부분은 네오프렌으로 제작되고 탈부착 및 세척이 가능하다. 본 장비는 국제규격(IP54인증)에 적합하게 제작되어 물, 습기, 먼지로부터 본체와 연결부를 보호하고 소프트웨어는 PC나 노트북에서 사용가능하며 Window 11 PRO(64bit)와 호환이 가능하다. 대시 보드 또는 사용자 정의 견본에 따라 데이터와 그래프를 표시할 수 있으며 본체는 자동으로 성능을 자가 진단하여 상태를 검증하는 "체크" 기능(센서 상태, 응답시간, 습도, 공기압 등)이 탑재되어 있다. |
||
| 구성 및 기능 |

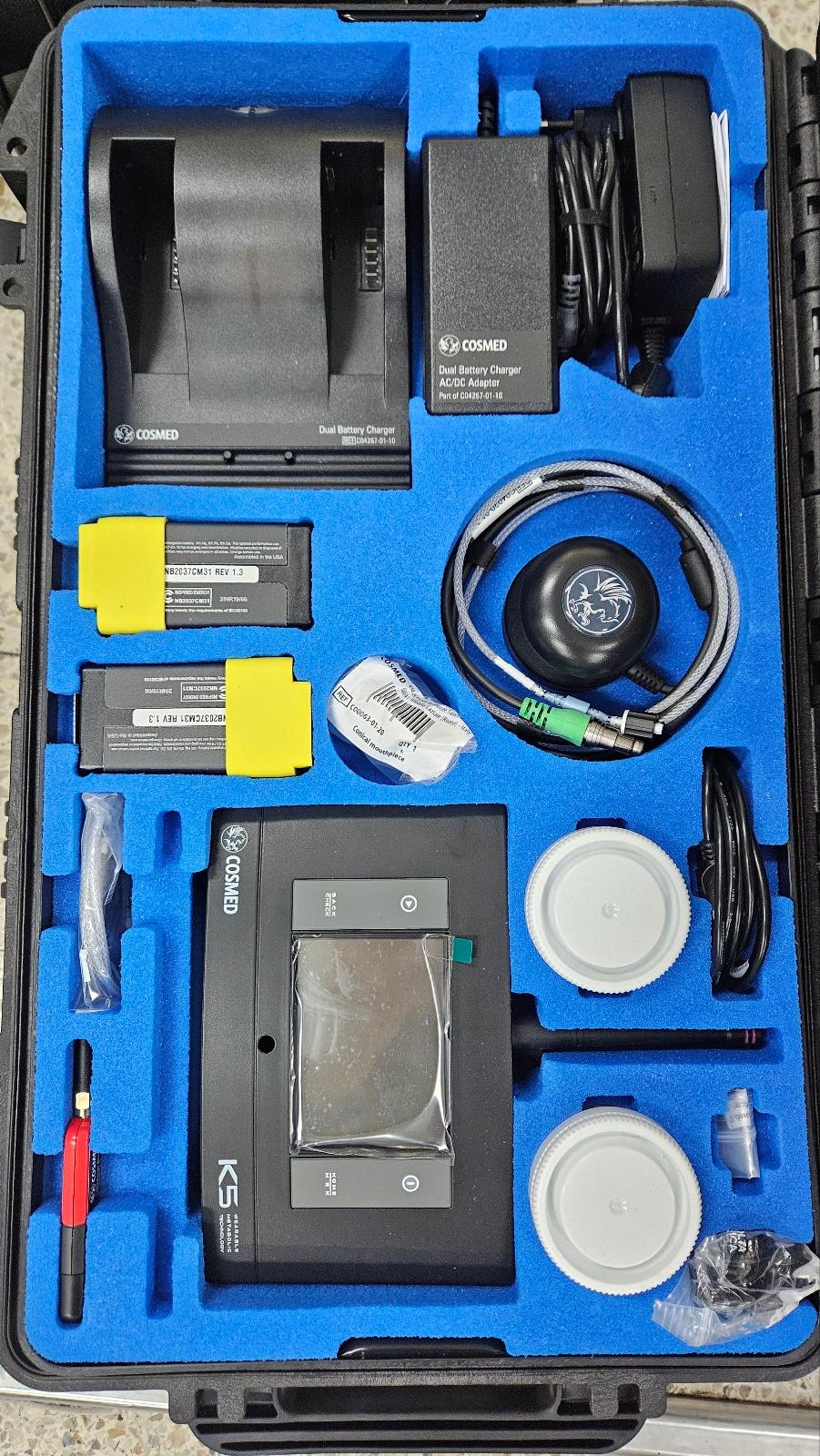

1. 장비본체
- 본체 : 배터리가 내장된 1개의 본체 - IP54인증 (방진, 방수) or more - 크기 : 174㎜ × 111㎜ × 64㎜ or less - 무게 : 900g (배터리 포함) or less - 디스플레이(LCD) : 3.5인치 반투과형(320×240), 65K 색상 LED역광, TFT or more - 키보드 : 4개의 메인 기능 키 or more 2. 가스 분석 방법 - 가스분석방식(Ⅰ) : Breath by breath - 가스분석방식(Ⅱ) : Mixing chamber 3. 호흡량 분석기 - 타입 : 양방향 디지털 터빈 Ø28㎜ or equivalent - 호흡량범위 : 0~300L/min or more - 정확도 : ±2.0% or less - 분해도 : 12 mL or less - 저항 : <0.6㎝H2OL/s@14L/s or less 4. 산소(O2) 분석기 - 타입 : Galvanic Fuel Cell or equivalent - 범위 : 0~25% or more - 반응 시간 : 120 ㎳ or less - 정확도 : ±0.05% or less 5. 이산화탄소(CO2) 분석기 - 타입 : 디지털 NDIR or equivalent - 범위 : 0~10% or more - 반응 시간 : 100 ㎳ or less - 정확도 : ±0.05% or less 6. 캘리브레이션 표준 가스 - 가스 혼합비율 : 16％ O2, 5％ CO2, N2 Bal. or equivalent - 가스탱크 압력 : 2200 PSIG or more - 가스 용량 : 560 리터 or more 7. 무선연결 - 원격무선장치 : 블루투스 2.1+ EDR Class II (시정거리 범위 10m) or more - 원격무선장치 : 장거리 블루투스 2.1+ EDR Class I (시정 거리 범위 900m까지) or more - ANT+ 모듈 : 8채널까지 통신이 가능한 ANT+ engine or more 8. 네비게이션과 모션 센서 - GPS : 10㎐ GPS/QZSS receiver-위치 정확성 5m, 거리 정확성 3% or less - 고도계 : 기압 + GPS 오프셋 (고도 및 경사도) or equivalent - 가속도계 : Cadence detection - range ±8 g, 0.244 mg/ LSB or less - 자력계/콤파스 : 3D ±1000µT 범위, 0.1µT 최소단위 (방위, 방향) or less 9. 환경센서 - 기압센서 : 통합 기압계(-600 ~ +5500m), 분석기 압력의 지속적인 모니터링 or more - 온도ㆍ습도센서 : 4개의 센서가 내장(외부와 내부에 장착) or more |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
