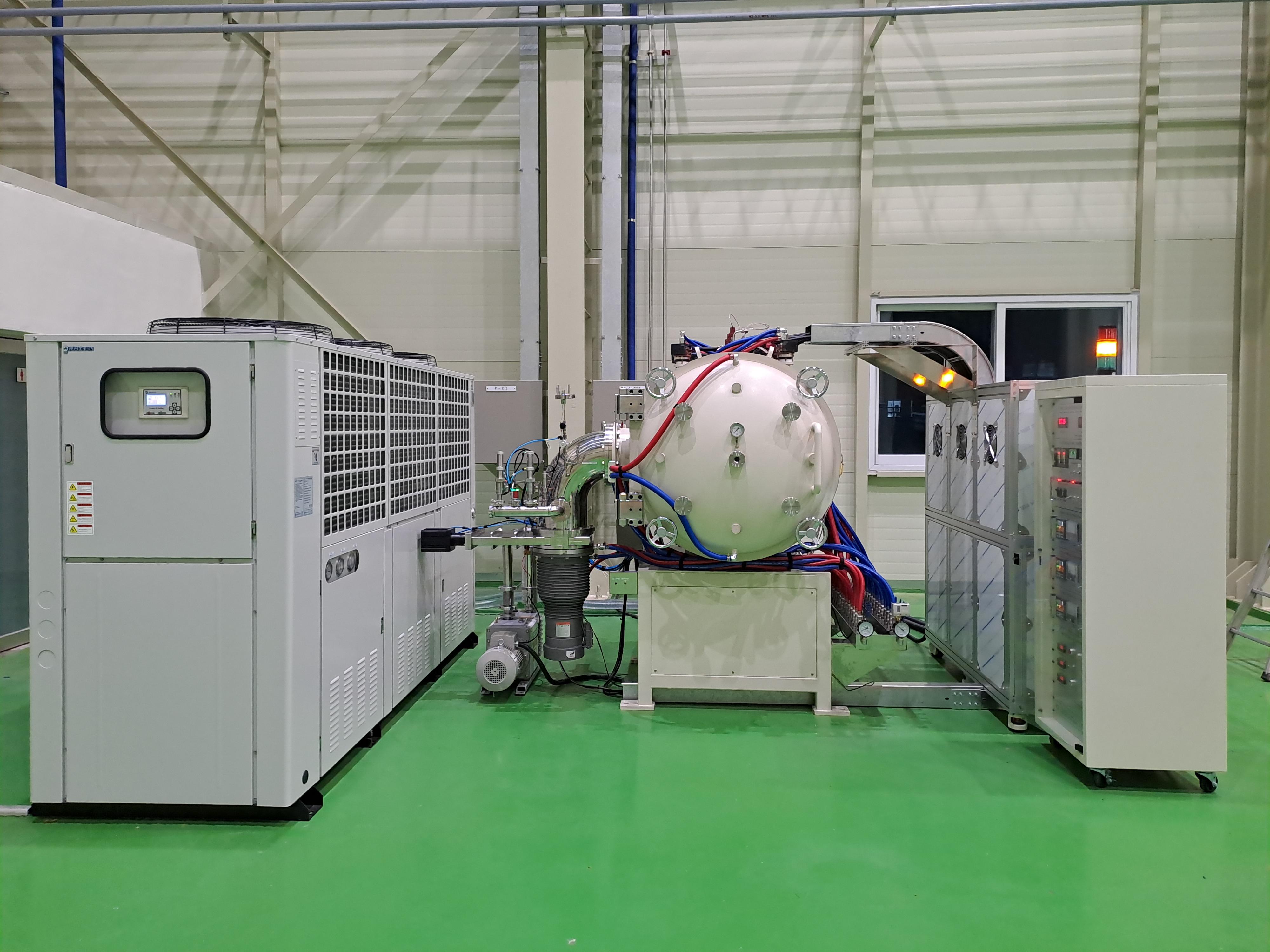

분말 환원 및 소결장치
Powder reduction furnace & sintering furnace
| GBTP No. | GBREMS-09-0069 |
|---|---|
| NFEC등록번호 | NFEC-2023-12-292848 |
| I-tube등록번호 | 2312-C-0096 |
| 보유기관 | (재)포항금속소재산업진흥원 |
| 연락처 | 054-279-1336 |
| 대표번호 | - |
장비정보
| 모델명 | 없음 | 제작사 | (주)아전가열산업 |
|---|---|---|---|
| 취득일자 | 2023-12-19 | 취득금액 | 429,000,000원 |
| 표준분류 | 기계가공/시험장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 동해면 블루밸리동로 172 (재)포항금속소재산업진흥원 고기능금속기술센터 F1층
 |
||
| 장비설명 | 본 장비는 분말 혹은 제품 소결에 사용되는 Vacuum Furnace 장비로서, 챔버내에 제품을 장입시키고 진공 또는 분위기 가스 하에서 가열 열처리하는 장비이다. 박스로 타입으로 분말의 환원과 진공열처리가 가능한 장비이며, 수소를 통한 환원처리 및 금속 성형체의 소결 처리가 가능하도록 구성되어 있다. | ||
| 구성 및 기능 |
- Heating Working Size : 600W x 700D x 600H
- 온도 : MAX 1,500℃ (NOR 1,200℃) - 금속환원 처리장치 시스템 1) 레큐레타 : H2 2) 유량계(부유식) : Ar, N2, H2 3) SOLENOID 밸브 4) 압력 센서 및 제어기 5) 수소연소장치 - 분위기 열처리 : 질소, 아르곤 등 - 고압 아르곤 공급 장치 1) Liquid Ar Tank -> Tank Capacity : 5ton, D.P. 33bar -> Auxiliary Vaporizer : Capacity : 200m3/hr, D.P. 33bar 2) Ar Vaporizer -> Main Vaporizer : Capacity : 2500m3/hr, D.P. 33bar - 냉각수 냉각장치 1) 열교환기-에바콘 2) 물펌프, 물탱크, 배관, 냉매 등 - 진공시스템 5x10-2Torr(공로,탈가스 완료후) 1) OIL ROTARY PUMP 배기속도 : 2,000ℓ/min, 자체진공도 : 5x10-3Torr 2) BOOSTER PUMP 및 후레임 배기속도 : 600 m3/hr(150ℓ/sec), 자체진공도 : 5x10-3Torr 3) DIFFUSION PUMP 배기속도 : 5,500ℓ/min(14“), 자체진공도 : 8x10-6Torr |
||
| 사용/활용예 |
* 분말의 산화물 제거, 함유가스 제거와 금속간 화합물 제거
* 환원 처리를 통한 물성 개선, 환원 이후 소결처리가 동시에 수행되어 분말 소결제품으로 활용 * 금속부품의 물성 향상과 열처리 변형 감소 * 고정밀균일한 제품의 열처리에 활용하여 표면 광휘성 제고 |
||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
