주파수분석기
Frequency analyzers
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2023-12-292767 |
| I-tube등록번호 | - |
| 보유기관 | 안동대학교 |
| 연락처 | 054-820-5670 |
| 대표번호 | - |
장비정보

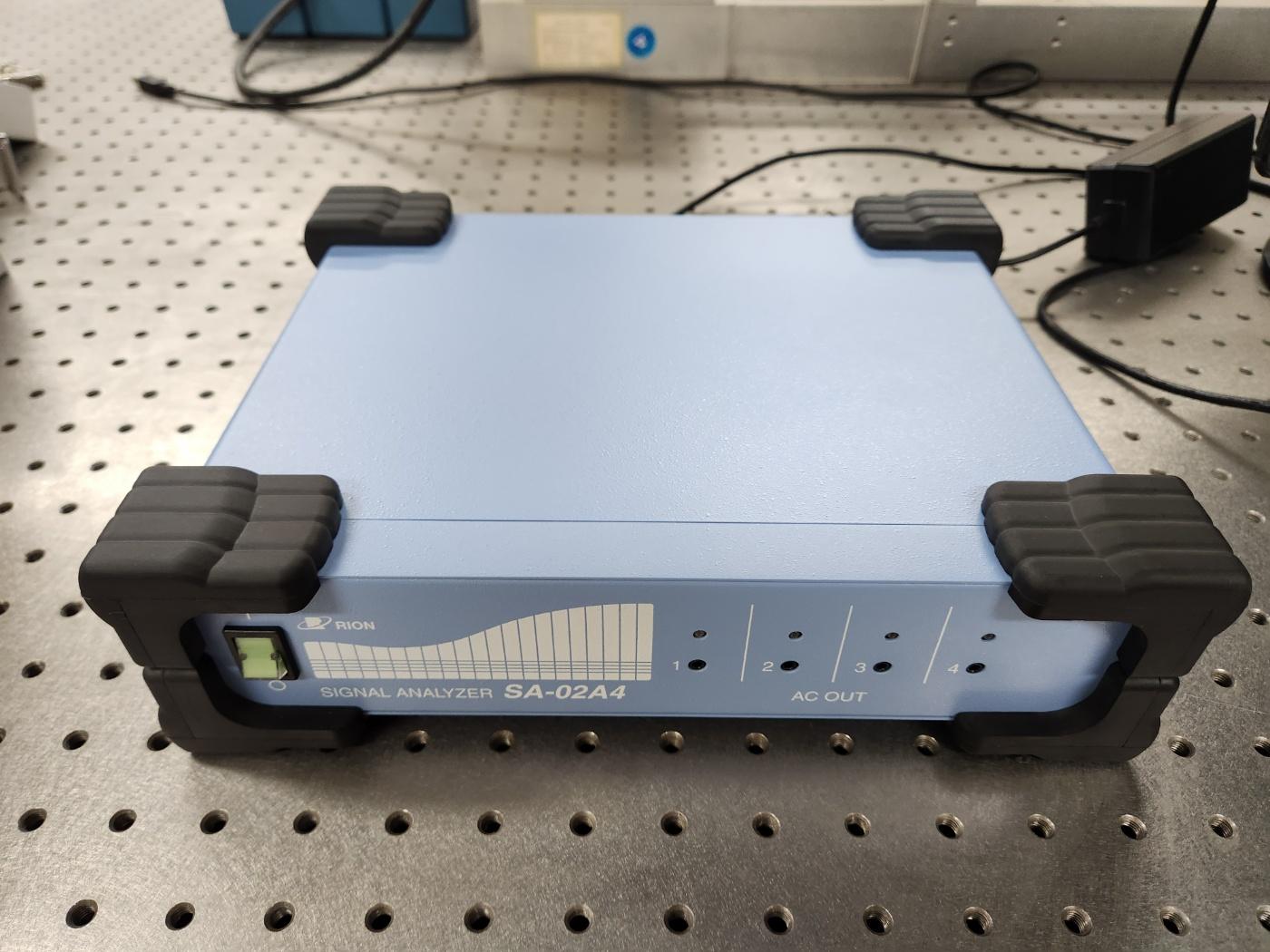

| 모델명 | SA-02A4 | 제작사 | Rion |
|---|---|---|---|
| 취득일자 | 2023-09-20 | 취득금액 | 30,338,440원 |
| 표준분류 | 전기/전자장비 > > | 활용용도 | 시험 |
| 장비위치 |
경상북도 안동시 경동로 1375 (송천동) 안동대학교 공대2호관 F5층 504호
 |
||
| 장비설명 |
- 4ch 동시 소음 진동 측정 및 분석이 가능
- 4채널 고정 - LAN에 의한 Note book PC와의 간단한 접속 - 전체 채널에 BNC와 TACHO, Trigger 입력 단자 장착 - BNC입력에는 ICP type의 전원이 표준 내장되어 다양한 센서의 직접 접속 가능 - TEDS 센서 대응 - 각 채널 최대 100m까지 케이블 연장 가능 - DC~40KHz의 광대역 주파수 범위 - 24bit의 A/D 변환, FFT 전채널 해석이 동시에 가능 - 시간파형 수록기능에 의한 수록 신호 해석수록 신호의 WAVE file 변환 및 음으로 재생 가능 - 자기노이즈 -85dB 이하 - 센서의 교정은 외부교정기와 내부 감도입력방식 - 저장데이터와 비교분석이 가능한 Overlay display기능 가능 - 옥타브밴드로 측정된 데이터의 2차 연산이 가능 - 3ch 신호발생모듈에서 1/N옥타브밴드별 신호발생 가능(Option) - Comparator software를 사용하여 SA-02을 이용하여 생산품의 양부판정 가능(Option) - MS-Windows 환경으로 조작이 간단 - 측정결과는 Text file (CSV type)로 변환되어, 2차 연산 프로그램에 의한 표계산, 그래프생성 등이 가능 - 음향 power level 측정, 건축음향측정, MODAL 해석, Intensity 해석, Damping 해석, Tracking 해석 등의 풍부한 프로그램(Option) |
||
| 구성 및 기능 |
■ 채널수
- 12채널 : 4채널 단위(SA-02M)로 최대 32채널까지 확장 ■ 입력단자 - BNC x 12 - 최대입력전압 : ±20V - 입력 인피던스 100KΩ - CCLD : 4mA, 24V - TEDS 센서대응 ■ 주파수범위 - DC ~ 40KHz ■ 다이나믹 레인지 - 100dB 이상 ■ 시간 특성 - 1ms / 10ms / 35ms / 125ms(F) / 630ms(VL) / 1s / 10s ■ 펑션 - 주파수영역 : 스팩트럼, 크로스파워, 전달관수(진폭,위상), 코히런스 - 시간영역 : 자기상관, 상오상관, 진폭확율밀도, 진폭확율분포 ■ 표시부 - 화면 분활수 : 2/ 4/ 8/ 12/ 16/ 32 - FFT분석 : FFT에서 계산되어진 각관수를 표시 - OCT분석 : 1/1, 1/3, 1/12옥타브밴드 분석결과 및 연산결과 표시 ■ 파일 입출력 - 시험조건 file : 설정조건을 file에 save 및 load - Data file : 분석data를 CSV형식으로 save 및 load - JPEG file : 그래프를 JPEG형식으로 보존 ■ 회전펄스 입력단자 - Type : BNC x1 - 입력신호 : 회전펄스, 0~10V - 입력 인피던스 100KΩ - H-L threshold : 1~4V, 0.1V steps 가변 - 펄스계측방법 : 주기측정, Sampling 12.5MHz - 가측범위 : 30 ~ 600.000펄스/분 ■ 시그널 제너레이터 - Type : BNC x3 - 최대출력전압 : ±10 Vpeak - 출력 인피던스 : 50Ω - 출력신호 : White noise, Pink noise, Sine wave, Swept sine, Multi sine, Time expansion pulse - 필터 : 옥타브밴드 (31.5Hz ~ 8KHz, 9밴드), 1/3옥타브밴드 (25Hz ~ 10KHz, 27밴드) - 동기기능 : SA-02 소프트웨어에서 신호출력시 동기회된 트리거 발생 ■ 전원부 - 전압범위 : DC9V ~ 15V - 소비전력 : 12ch 약50VA ■ 크기&중량 - 크기 : 160 x 310 x 260mm - 중량 : 약6.3kg ■ FFT 분석 - 분석 채널 수 : 4Ch (1/12 Octave band 분석시 최대 4CH) - FFT 해석 길이 : 64~32749 points - Real time성능 : 40Khz/4ch, 20Khz/8ch, 10Khz/16ch (1024 point FFT 분석의 최대성능) ■ 1/N Octave 분석 - 분석 밴드 폭 : 1/1, 1/3, 1/12 Octave band - 지수 평균 시정수 : 1ms, 10ms, 35ms, 125ms(Fast), 630ms(VL), 1s(Slow), 10s - 연산 주파수 특성 : A특성, C특성, G특성, 수직특성, 수지공구특성, - User정의(각 밴드 중심주파수에서 보정치 첨가) ■ FFT & 1/N Octave band 동시분석 - Running 분석 : FFT해석 Data 에서 지정한 flame 단위로 입력 신호의 FFT 및 1/N Octave band 실시간 분석 - OFF Line 분석 : PC내부 RAM에 시간 파형을 수록, 기록한 시간 Data에 대한 FFT 및 1/N Octave band 동시분석 - 시간파형 수록 : 10Khz range 1ch 경우 : 표준 4분 (시간수록 시간은, 수록 채널수 및 주파수 범위에 반비례) ■ 연산기능 - 리니어 평균 : 평균횟수 : 2 ~ 10.000회 범위 내 - 지수평균 : 평균횟수 : 1/2 ~ 1/512 범위 내 - 최대치 HOLD : 1Frame마다 감시하며 주파수마다 최대치를 보전 - 사용온습도범위 : -20 to 60℃, 90%RH 이하 - 보존온도범위 : -20 to 60℃ - 외부직경, 무게 : 13.2(dia)x14.3mm, 약 4.7g - 기준환경조건 : 온도 : 23℃, 습도 : 50%RH, 기압 : 101.325kPa |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
