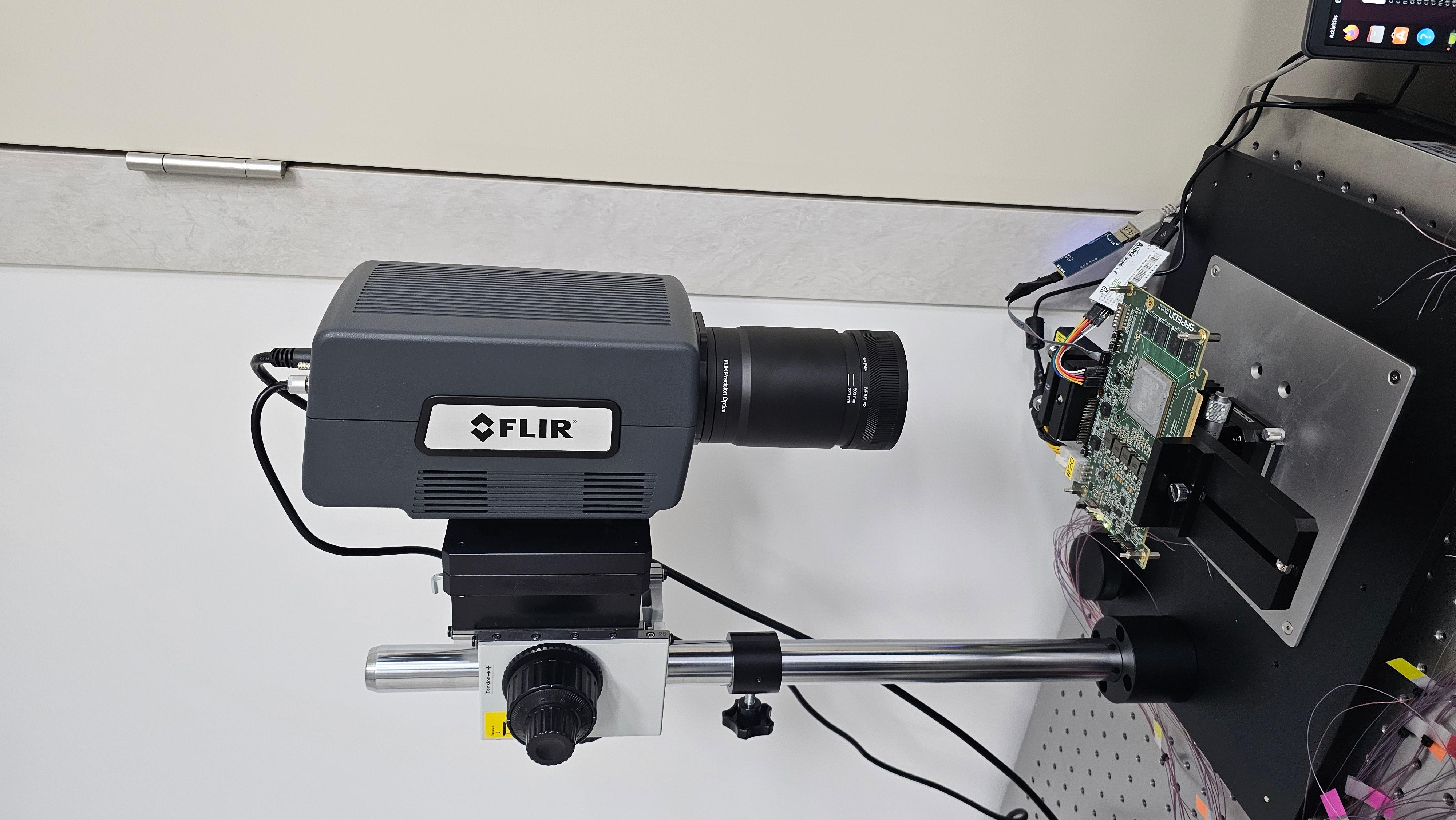

고성능 냉각방식 적외선 열화상 카메라 시스템
High Performance Cooled IR Camera System
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2023-11-291821 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 054-279-8203 |
장비정보
| 모델명 | FLIR A8583 | 제작사 | FLIR system |
|---|---|---|---|
| 취득일자 | 2023-11-08 | 취득금액 | 179,300,000원 |
| 표준분류 | 광학/전자영상장비 > 카메라/영상처리장비 > 열화상카메라 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 77 포항공과대학교 나노융합기술원 F5층 511호
 |
||
| 장비설명 |
- 다양한 반도체 소자들의 전기적 특성에 의한 온도 데이터 저장 및 분석용
- 비접촉식 온도측정 장비로써 수 마이크로미터 사이즈의 대상체 온도 측정/분석 가능 - 윈도우, 리눅스, MacOS 운영체제에서 저장/분석 가능 |
||
| 구성 및 기능 |
- 디텍터 : Induim Antimonide (InSb)
- 파장대역 : 3-5um - 해상도 : 1280x1024픽셀 이상 - 디텍터 피치 : 12um 이하 - 온도분해능 : 30mk (25mk 표준) 이하 - 냉각방식 : Linear Sterling Cooler - 판독방식 : 스냅샷 - 동기화모드 : Sync in/out, Trigger in - 노출시간 : 480ns 이하 - 프레임속도 : 60Hz (Full 해상도) - 윈도잉모드 : 가로 32, 세로 4 Step 조정 - 최고프레임속도 : 3700Hz (32x4픽셀) - 인터페이스 : GigE, CoaXpress - 비디오 : SDI - 카메라제어 : GenICam, RS-232 - 측정온도범위 : -10-350도 (옵션 3000도 지원 가능) - 멀티IT : 온도영역 최대 4구간 합성 기능 지원 - 정확도 : +-2도/2% 이내 (+-1도/1% 이내 Typical) - 카메라 F넘버 : f/4.0 - 초점기능 : 수동/전동 초점기능 지원 - 필터휠 : 4포지션 Motorized 필터휠 - 렌즈 : 매크로 렌즈 (27-40mm) - WD : 100-600mm - FOV : (24x19)mm~(220x176)mm - IFOV : 19~172um - 렌즈 : 5x Microscope 렌즈 - WD : 20mm - IFOV : 2.4um 이하 - 사용온도범위 : -20~50도 - 전원 : 24VDC - 무게 : 3.7kg 이내 (렌즈제외) - 분석소프트웨어 - 운영체제 : 윈도우, 리눅스, MacOS 지원 - 저장옵션 : 수동, 프레임수, 기간, 외부트리거, Pre/Post 트리거 기능 지원 - 관심영역지정 : 점, 박스, 라인, 다각형, 타원, 델타, 참조온도 기능 지원 - 이미지필터 : Subtraction, Averaging, Peak Temp Hold, HSM 기능 지원 - 파일변환 : MP4, CSV, JPEG, SEQ, PTW, ATS 지원 - 파일플레이어 : 데이터파일 분석툴 지원 (무료툴, 라이선스 불필요) - 분석용 노트북 - 검사스테이지 - 폴높이 : 400mm 이상 - 베이스 : 400x300mm 이상 - 포커스 : 30mm 미세조정 - X/Y 조정 : 10x10mm (100um 단위 미세조정), Easy on/off 탈부착 가능 - 카메라 고정툴 및 샘플 고정툴 포함 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
