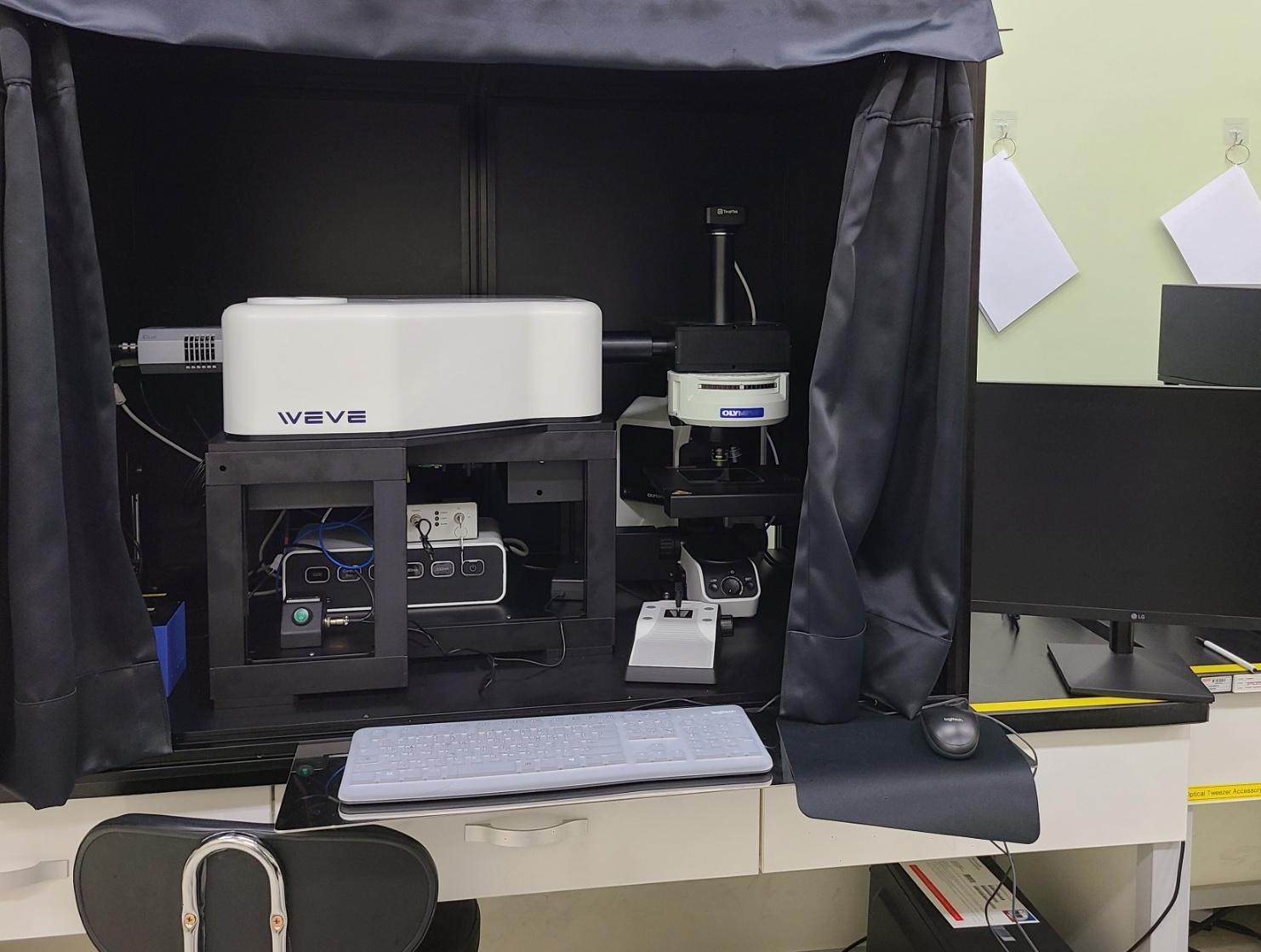

공초점 라만 분광 현미경
Confocal Raman Spectroscopy Microscope
| GBTP No. | - |
|---|---|
| NFEC등록번호 | NFEC-2023-10-290966 |
| I-tube등록번호 | - |
| 보유기관 | 포항공과대학교 |
| 연락처 | 010-6466-0604 |
장비정보
| 모델명 | HEDA250 | 제작사 | Nost |
|---|---|---|---|
| 취득일자 | 2023-10-24 | 취득금액 | 99,000,000원 |
| 표준분류 | 화합물전처리/분석장비 > 분광분석장비 > 라만분광기 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 청암로 67 포항산업과학연구원 3동 F3층 3336호
 |
||
| 장비설명 |
공초점 라만 분광 현미경은 비파괴 화학 분석기술 장비로서, 국지적 영역에서 특정한 화합물의 식별 및 정량/정성적 분석을 빠르게 수행할 수 있는 첨단 분석 장비임.
1. 라만변위측정 영역 : 50 cm-1 (광학필터 기준)/80 cm-1~ 4500 cm-1 (측정기준) 2. 파장분해능 : 2.4 cm-1 /CCD pixel @ 1200 gr/mm (0.5 cm-1 @고분해능 모드) 3. 분광기 측정 영역 : 185 ~ 2,400 nm 4. 광발광 측정 영역 : 200 ~ 1,050 nm 5. 한번에 측정할 수 있는 범위 : 50 cm-1 ~ 4,000 cm-1 (단일 측정) 6. 공간 분해능 : 약 1 μm (XY축) / 2-2.5 μm(Z축) 7. 레이저 초점 크기 : 600 nm (532 nm, 100배 렌즈 사용조건) |
||
| 구성 및 기능 |
1. 수차보정 분광기
-700 nm ~ 2400 gr 그레이팅 사용에서 최소의 수차 보정 -교체형 그레이팅 모듈 사용/엔코더 시스템 적용 반복 재현성(0.005 cm-1 이상) -정확도 : +/-0.01 nm / 소프트웨어를 통한 자동 보정 기능 탑재 2. 자동화 장치 -레이저 광원 조절 : 0.01(0.04)% ~ 100% 소프트웨어를 통해 조정 -셔터 : 시료의 손실을 막기 위해 자동 개폐 -그레이팅 교체 : 매 교체 시 소프트웨어 자동 교정 기능 -광학 이미지 및 신호 측정 : 소프트웨어에서 측정 방식 변경 가능 -자동보정기능 : 표준 광원을 이용하여 분광기의 반복재현성 과 정확도를 유지 3. 측정기 -균일한 신호를 위한 electrode 개방형 실리콘 센서 사용 -노이즈 최소화를 위한 온도조절 장치 –70℃까지 냉각 가능 -최소한의 암전류 (0.0005 e-/pixel/sec) 4. 광학 현미경 : 샘플 신호전달 및 이미지 분석(암시야/명시야) -20배 , 100배 렌즈 포함 (최대 6개 장착 가능) -필터 및 일루미네이터 추가로 형광이미지 측정 가능 -비전 카메라를 통한 측정 위치 지정, 표면 분석, 레이저 광원위치 확인 5. 여기 광원 : -블루레이저 for high intensity, 분광 분석용 그린레이저& 형광 제거 및 고분해능용 레드레이저 각 1 set |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
