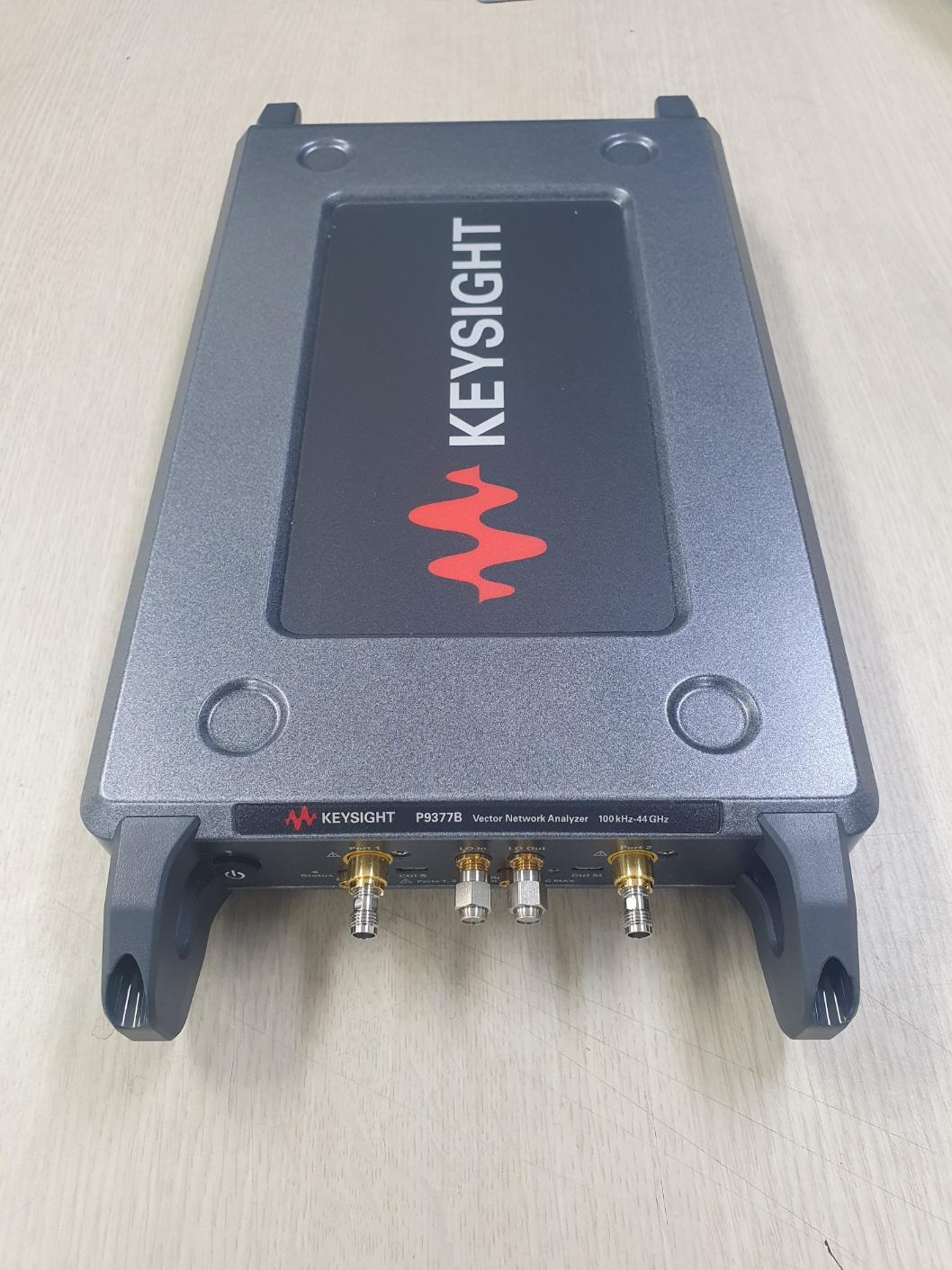

네트워크분석기
Network analyzer
| GBTP No. | GBREMS-24-0394 |
|---|---|
| NFEC등록번호 | NFEC-2023-10-290735 |
| I-tube등록번호 | - |
| 보유기관 | 금오공과대학교 |
| 연락처 | 054-478-7480 |
장비정보
| 모델명 | P9377B | 제작사 | Keysight Technologies |
|---|---|---|---|
| 취득일자 | 2023-06-29 | 취득금액 | 86,650,000원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전자파측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 구미시 대학로 61 금오공과대학교 디지털관 F5층 520호
 |
||
| 장비설명 |
- 주파수 범위 100kHz~44GHz, 2-port portable VNA
- 일반 수동 Cal-kit, ECal을 이용한 Calibration 가능 - 휴대성이 좋은 Portable 타입으로 동일한 시리즈 제품 연결시 포트 추가 확장 가능 - Thunderbolt 3 interface를 이용한 High Speed, High Power 특징을 가짐 - 신뢰할 수 있는 고성능 VNA와 동일한 GUI, SCPI 명령을 사용한 측정과 측정 |
||
| 구성 및 기능 |
- 측정주파수: 100 kHz ~ 44 GHz
- 측정포트: 2 ports, 2.4 mm (female) - 동적범위 (10 Hz IF BW): 115dB 이상 @ 4 GHz, 110dB 이상 @ 20 GHz, 102 dB 이상 @ 40 GHz - Trace noise: 0.0018 dBrms 이하 @ 4GHz - 최대출력: +2dBm @ 40 GHz - 출력스윕범위: -60 to +10 dBm @4GHz, -60 to +10 dBm @20GHz, -50 to +5 dBm @40GHz - Stability: 0.005 dB/degree.C @4GHz - 폼팩터 및 무게: 모듈형, 3kg 이하 - 제어컴퓨터 인터페이스: Thunderbolt-3 - 확장기능: 2대 이상을 스태킹하여 multi-port VNA 구성 가능 |
||
| 사용/활용예 | |||
| 이용안내 | |||
| 유의사항 | |||
이용료안내
| 담당자에게 문의하시기 바랍니다. |
|---|
