고전압 배터리 팩/모듈 잔존성능 진단시스템
Residual Value Diagnostic System for EV High Voltage Battery Pack/Module
| GBTP No. | GBREMS-03-0016 |
|---|---|
| NFEC등록번호 | NFEC-2021-05-270628 |
| I-tube등록번호 | - |
| 보유기관 | 경북테크노파크 |
| 연락처 | 053-819-7072 |
장비정보
| 모델명 | 모델명 없음 | 제작사 | 민테크 |
|---|---|---|---|
| 취득일자 | 2021-04-30 | 취득금액 | 920,248,800원 |
| 표준분류 | 전기/전자장비 > 측정시험장비 > 전지/충방전측정시험장비 | 활용용도 | 시험 |
| 장비위치 |
경상북도 포항시 남구 동해면 블루밸리동로 154 이차전지종합관리센터 성능평가실 이차전지종합관리센터 F1층
 |
||
| 장비설명 |
o 전기버스 및 트럭용 고전압 대용량 배터리 팩/모듈의 시험 검사 진단 공정 제어
- 안전성 검사 : 전압, 절연저항, 전해액 누출 검사 기능 - 성능 검사 : 용량, 출력, DCIR, ACIR, 온도 등 측정 분석 진단 기능 o 고전압 대용량 배터리 팩/모듈 잔존 성능 검사 진단 - 배터리 팩/모듈의 잔존 성능 : 충전상태, 용량수명, 출력수명, 균형수명 계산 - 사용자 정의 기반 배터리 등급 분류 및 출력 저장 기능 |
||
| 구성 및 기능 |

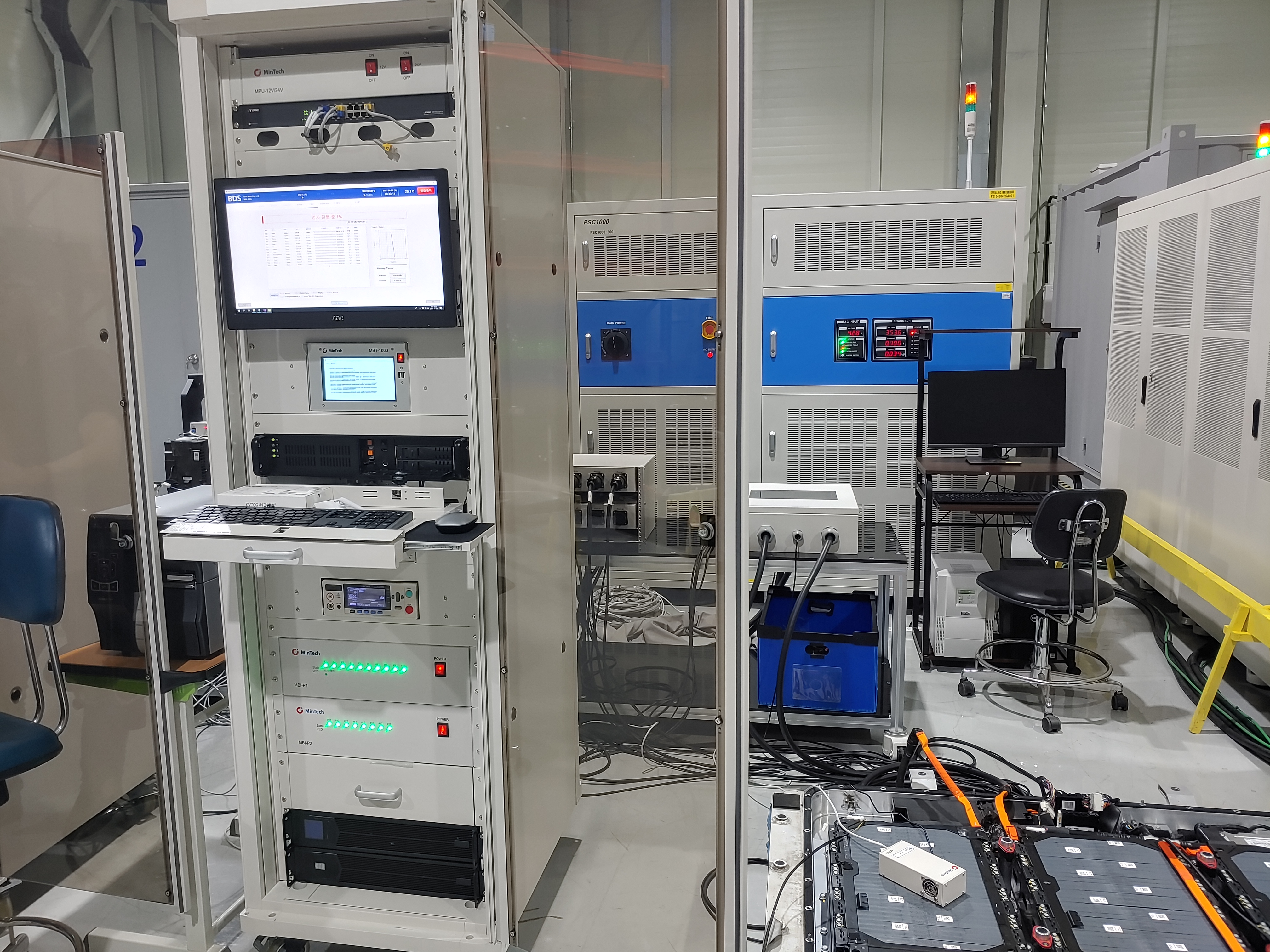

■ 배터리팩잔존성능진단시스템
o 배터리 팩 잔존성능 진단시스템 - 팩 잔존 성능 검사 진단 (SOH, SOP, SOC, SOB), 등급 분류 - 안전성 검사 : 전압, 절연저항, 전해액 누출 - 성능 검사 : 용량, 출력, DCIR, ACIR, 온도 등 측정 분석 진단 o 팩 충방전기 1000V300A - 배터리 팩 용량, 출력, DCIR, OCV, Pattern 측정 분석 - 최대 출력 : 1000V300A(300kW) * 1CH o AC Impedance analyzer(MBT-1000) - AC Impedance Analyzer : FRA를 통한 임피던스 측정 및 분석 - Voltage Range : 5 ~ 1,000V - Current Range : 200㎂ ~ 1A - Frequency Range : 4kHz ~ 0.1Hz - Impedance Range : 0.1mΩ ~ 1Ω o Battery Interface(MBI-120S) - 모듈 검사 시 각 단위 셀전압, 모듈 온도 측정 o Insulation Tester(ST5520) - Output Range 25V~1,000V, Accuracy ±2%, o DAQ (34970A) - Channel : 20ch. (max. 60ch. 확장 가능) - Accuracy & Scan Rate : 0.004%, max. 1sec/20ch. o Barcode scanner(DS3678 HP) - Scanning : max. 106cm w/ QR code - Data Rate : 720kbps 이상 ■ 배터리모듈잔존성능진단시스템 o 배터리 모듈 잔존성능 진단시스템 - 모듈 잔존 성능 검사 진단 (SOH, SOP, SOC, SOB), 등급 분류 - 안전성 검사 : 전압, 절연저항, 전해액 누출 - 성능 검사 : 용량, 출력, DCIR, ACIR, 온도 등 측정 분석 진단 o 모듈 충방전기100V300A(BTS-100V300A) - 배터리 모듈 용량, 출력, DCIR, OCV, Pattern 측정 분석 - 최대 출력 : 100V300A(30kW) * 2CH o AC Impedance analyzer(MBT-100) - AC Impedance Analyzer : FRA를 통한 임피던스 측정 및 분석 - 측정 범위 : 5~ 100V, 0.1Hz~4kHz, 0.1mΩ ~ 1Ω o Battery Interface(MBI-500) - 모듈 검사 시 각 단위 셀전압, 모듈 온도 측정 o Insulation Tester(ST5520) - Output Range 25V~1,000V, Accuracy ±2%, o DAQ(34970A) - 전기버스 고전압 배터리 모듈의 전압, 전류, 온도, 저항 측정 - Channel : 20ch. (max. 60ch. 확장 가능) - Accuracy & Scan Rate : 0.004%, max. 1sec/20ch. o Barcode scanner(DS3678 HP) - 전기버스 고전압 배터리 모듈의 바코드 이력 관리 - 600dpi/25dot/mm, Ribbon width : max. 110mm - 온도 범위 : 감열 인쇄 40℃, 보관 -40 ~ +60℃ - Interface : USB, CCITT V.24, 10/100 Ethernet o 모듈 연결 인터페이스(MBJ-100, MMI-100) -HV(High Voltage) Junction Box와 연결 Harness로 구성됨 o HV(High Voltage) Junction Box - 고전압 전원 연결 일체형 : 배터리 팩과 검사장비 및 계측기 연결 - 전압 범위 : max. 100V - 전류 범위 : max. 300A - 접촉 압력 및 저항 : 압력 ≥ 80kgf., 저항 ≤ 2mΩ - 안전성 : 단락 방지 및 극성 혼입 방지 기능 |
||
